S2606901M基于stm32云平台的水质监控系统设计

设计简介

本设计是基于STM32的水质检测系统，主要实现以下功能：

1.实时监测温度值，PH值，电导率
2.可通过按键设置PH值上下限，电导率的阈值
3.通过4G连接阿里云，在APP上实时查看数据
4.当PH值不在设置的上下限之间，或电导率大于阈值，蜂鸣器报警
5.可通过语音模块输出当前的实时温度值，PH值，电导率

电源： 5V
传感器：温度传感器（DS18B20）、PH传感器（ph0-14）、电导率传感器（TDS BOARD）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、语音模块（SU-03T）
人机交互：独立按键
通信模块：ML307R

标签：STM32F103C8T6、OLED12864、DS18B20、ph0-14、TDS BOARD、有源蜂鸣器独立按键、ML307R、SU-03T

题目扩展：智能鱼缸、水位监测系统

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的水质检测整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是水位传感器，用于检测当前水位值；第二部分是PH检测模块，用于获取当前的水PH值；第三部分是TDS检测模块，用于检测可溶解性电解质；第四部分是DS18B20温度传感器，用于检测水的温度值；第五部分是浑浊度检测模块，用于检测浑浊度值；第六部分是独立按键，用于切换界面、开关报警和语音、设置浑浊度、TDS、PH、温度和水位阈值；第七部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示TDS、浑浊度、PH、水位、水温值及阈值；第二部分是SU-03T语音播报，进行语音播报各项数据值；第三部分是4G模块，通过该模块连接云平台传输获取的数据，同时手机可以设置；第四部分是蜂鸣器，当各项参数值异常时，蜂鸣器报警；最后一部分是继电器，当水温小于水温阈值，进行加热。

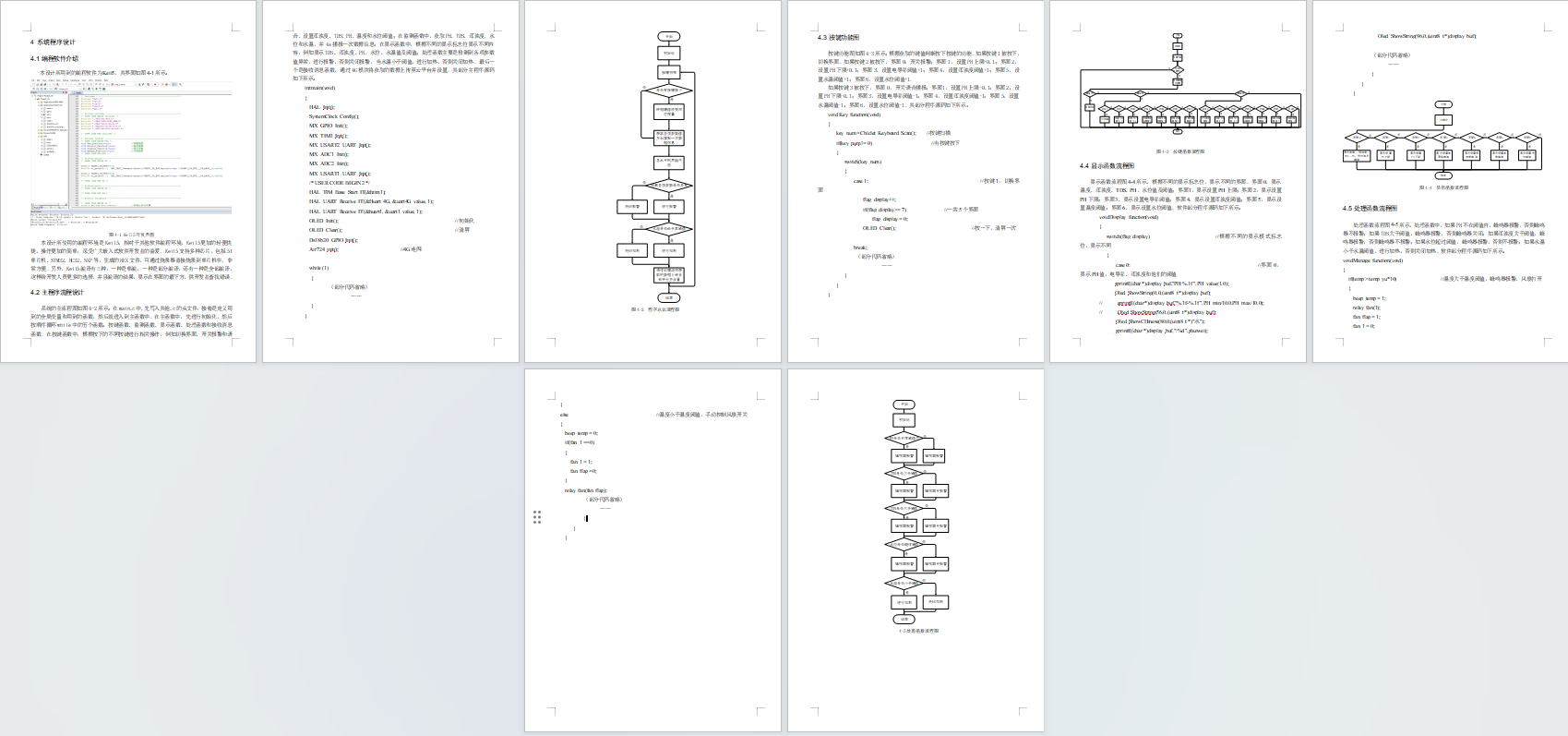

流程图展示

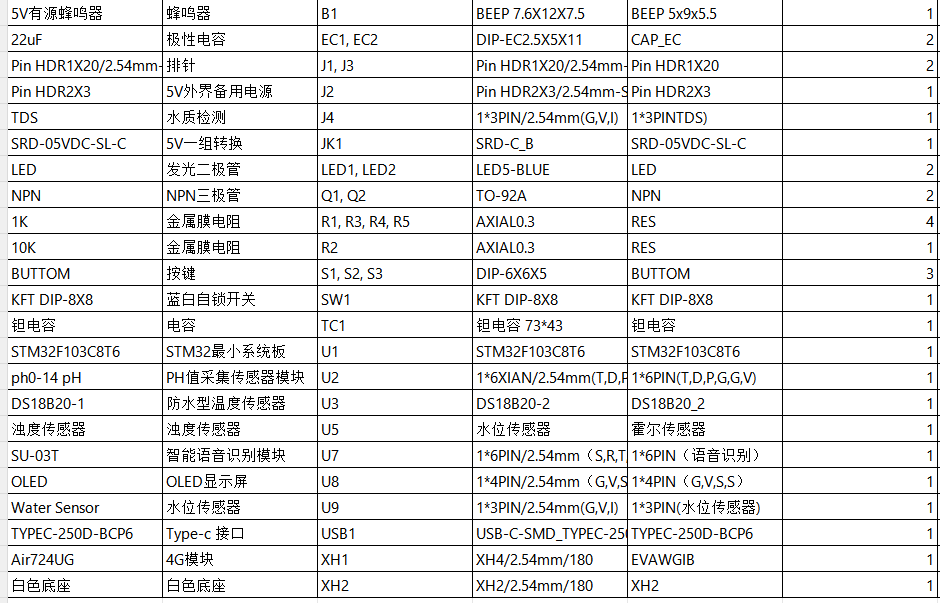

元器件明细表
