S2601901M基于单片机的养牛场远程控制系统

设计简介

本设计是基于单片机的养牛场远程控制系统，主要实现以下功能：

通过温度传感器检测环境温度，当温度低于阈值，自动加热
通过超声波传感器检测水位，当水位低于阈值，自动加水
通过烟雾传感器检测烟雾浓度，当大于阈值，自动开启风扇
通过光照传感器检测光照强度，当光照低于阈值，自动开灯
通过步进电机实现定时喂食，通过重量传感器检测喂食量，当喂食量超过阈值，自动停止喂食
通过湿度传感器检测环境湿度
通过按键可以设置阈值和定时喂食时间
通过OLED可以温湿度、水位、光照、喂食量和二氧化碳
通过WiFi模块连接手机，通过手机实现远程监测

电源： 5V
传感器：温度传感器，温湿度传感器，超声波测距模块，重量传感器，二氧化碳传感器，光照传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），风扇（N-MOS），水泵（N-MOS），步进电机（28BYJ-48-5V），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、DHT11、HC-SR04、HX711、RBY-CO2、BH1750、N-MOS、ESP8266、ULN2003、28BYJ-48-5V

题目扩展：基于物联网的智能鸡舍系统，基于物联网的家禽养殖系统设计，基于STM32的智能智能养猪系统

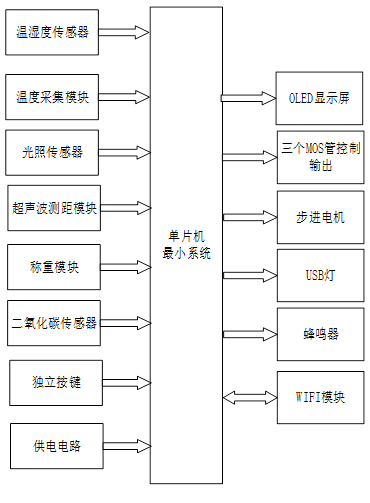

本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于单片机的养牛场远程控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是温湿度传感器，监测环境温湿度；第二部分是温度采集模块，获取温度；第三部分是光照传感器，监测光照强度；第四部分是超声波测距模块，检测前方障碍物；第五部分是称重模块，获取重量；第六部分是二氧化碳传感器，监测二氧化碳浓度；第七部分是独立按键，用于切换界面、设置阈值等操作；第八部分是供电电路，给整个系统供电。输出由六部分组成，第一部分是OLED实时显示所检测到的环境参数数据（环境温湿度、喂食喂水重量、光照强度、、二氧化碳浓度）以及设置阈值界面等。第二部三个MOS管控制输出，分别控制水泵、加热和风扇；第三部分是步进电机，模拟控制喂食喂水；第四部分是USB灯，光照强度不够，进行补光；第五部分是蜂鸣器，超过阈值蜂鸣器报警提醒；最后一部分是WIFI模块，数据上传云平台通过WIFI连接手机APP，APP可以实现显示屏幕上的显示内容的显示，报警提示和控制按键功能。

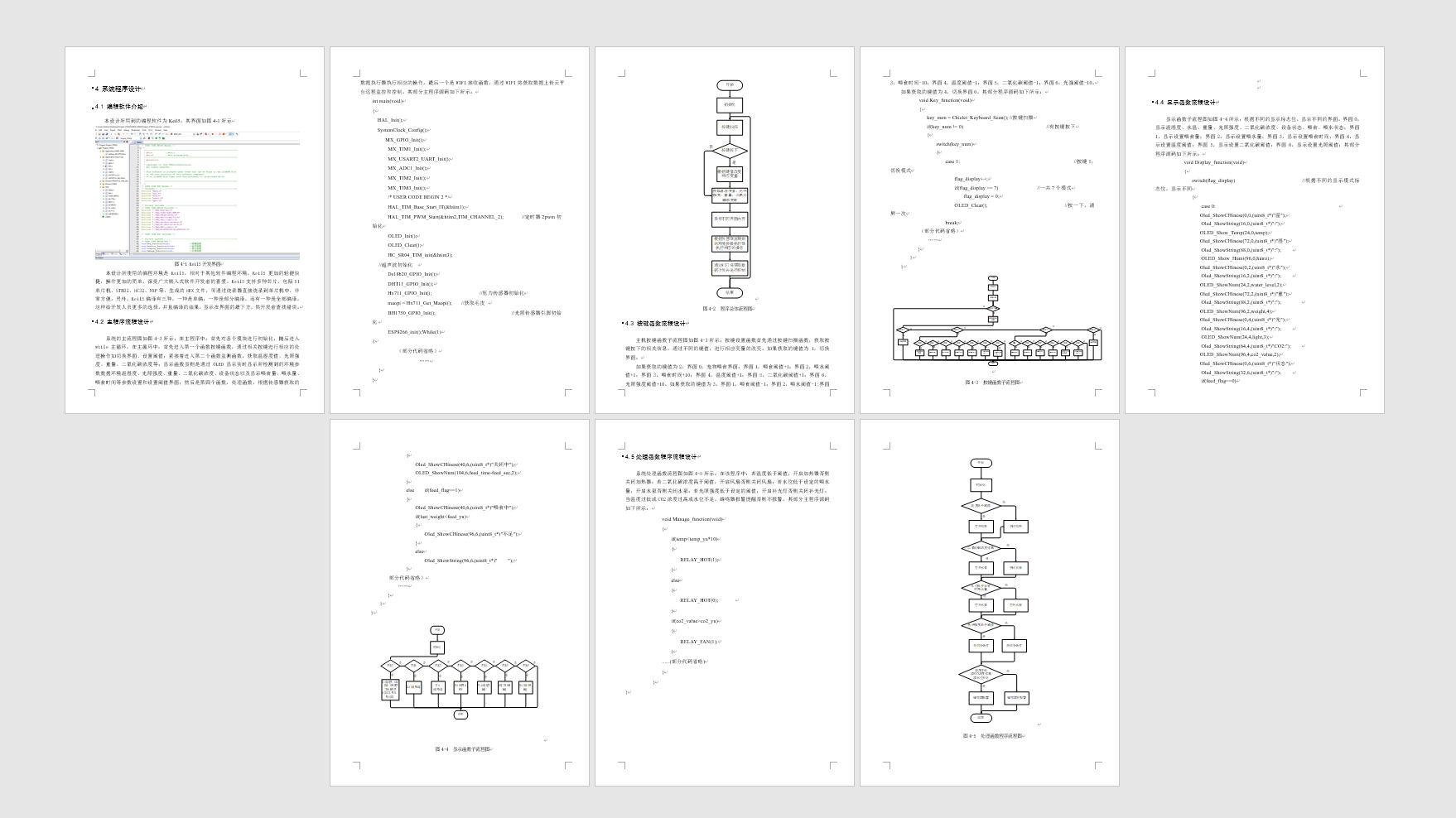

流程图展示

元器件明细表
