设计简介
本设计是基于物联网的个人健康助手的研究与实现，主要实现以下功能：
通过温度传感器可以检测体温，通过心率模块可以检测心率，通过重力传感器检测体重，通过血压模块检测血压，通过超声波模块检测身高
通过WiFi连接云平台，可以在手机端查看数据，以及查看历史数据
通过显示屏可以显示数据
通过按键可以保存数据，以及查看历史数据
电源： 5V
传感器：温度传感器，心率传感器，血压检测模块，重力传感器，超声波模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，WiFi模块
标签：STM32、OLED12864、DS18B20、ESP8266、MAX30102、HX711、MKS-141、HC-SR04
题目扩展：基于单片机的智能体检系统，基于物联网的心率血压监测系统，基于单片机的老年人健康检测系统
本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32的个人健康助手的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是超声波测距模块，测量身高；第二部分是DS18B20温度采集模块，用于检测体温；第三部分是心率血氧检测模块，通过该模块检测心率和血氧值；第四部分时血压监测模块，监测血压值；第五部分时称重模块，获取体重；第六部分是独立按键，用于切换界面、清除存储记录以及存储数据；第七部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示屏, 显示身高、体重、体温、心率、血压值以及显示历史记录界面；第二部分是蜂鸣器，当检测到心率血压超过阈值，蜂鸣器报警；最后一部分是WIFI模块，通过WIFI模块数据上传云平台连接手机APP进行控制。

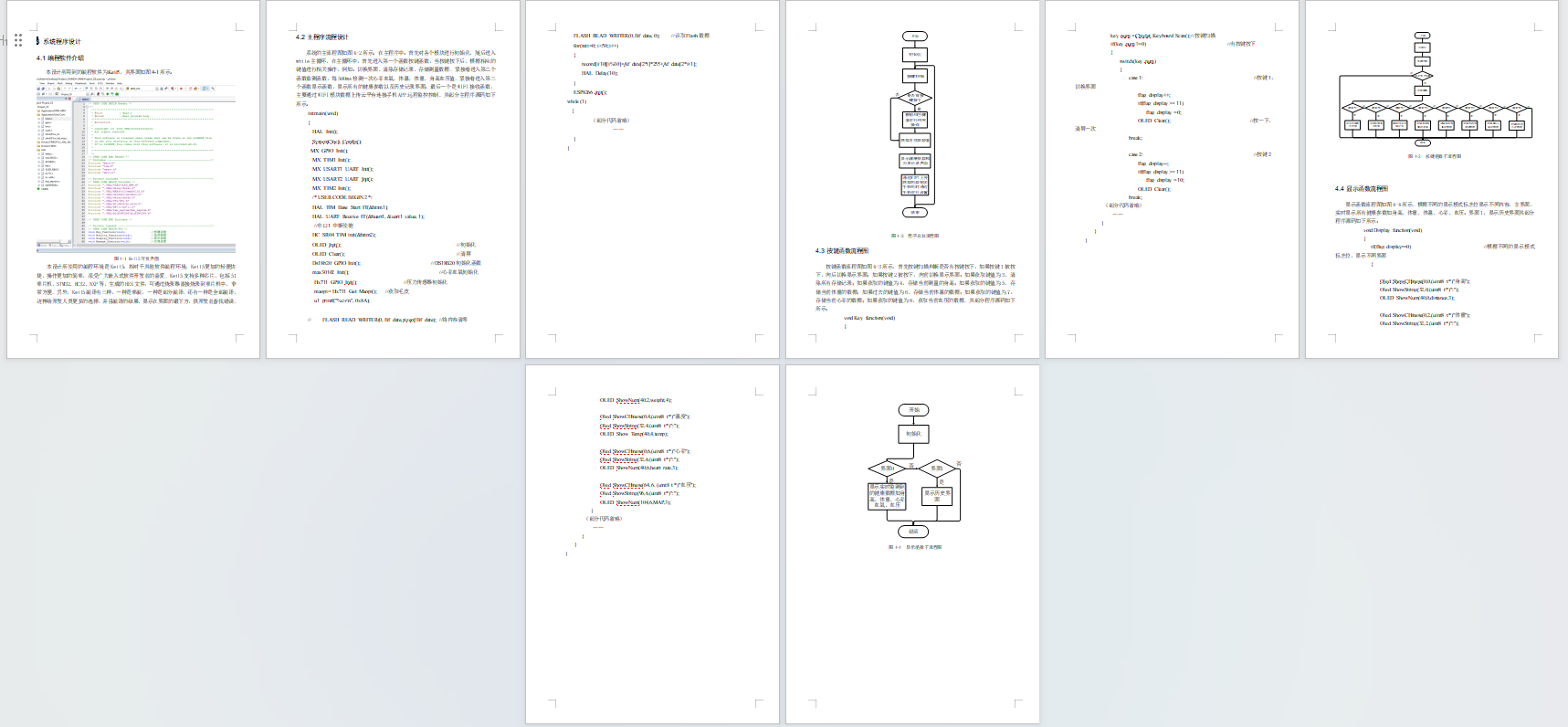

流程图展示

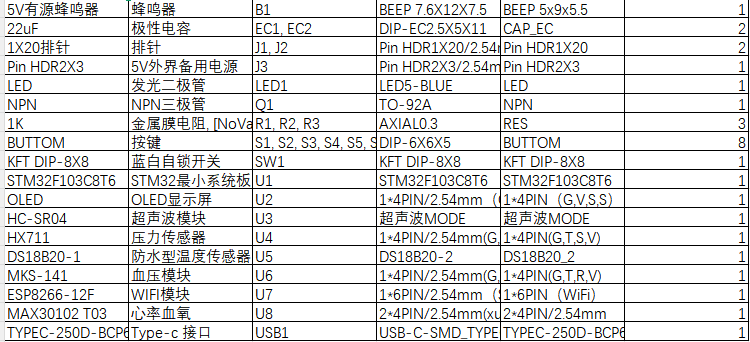

元器件明细表
元器件明细表
