S2600201M智能储物柜控制系统

设计简介

本设计是基于单片机的智能储物柜控制系统，主要实现以下功能：

通过红外传感器检测储物柜有无物品
通过光敏电阻检测光照强度，当光照较弱时，打开柜门会自动打开灯光
通过矩阵键盘可以选择储物柜号码，设置密码，存物、取物等操作
通过舵机实现柜门的开关
当存放物品时，通过语音模块提示请设置密码；当去物品时，通过语音模块提示请输入密码
当密码输入错误时，语音提示：密码错误，请重新输入

电源： 5V
传感器：红外对管，光照传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：LED灯，舵机，语音播报
人机交互：矩阵键盘

标签：STM32、OLED12864、光敏电阻、SU-03T、SG90、红外对管

题目扩展：基于单片机的超市存储柜，基于单片机的智能密码箱

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能储物柜的设计和实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是光敏电阻，检测光照强度；第二部分是红外对管，第二部分是红外对管；第三部分是矩阵键盘，用于切换界面、输入密码、删除、选择储物柜、确认等操作；第四部分是供电电路，给整个系统进行供电。输出由五部分组成，第一部分是OLED显示模块, 显示操作界面、储物柜状态等；第二部分是舵机，模拟四个柜门的开关；第三部分是LED灯，检测到光线弱，开柜门后开灯补光；第四部分是蜂鸣器，输错密码至三次，报警；第五部分是语音模块，语音提示操作。

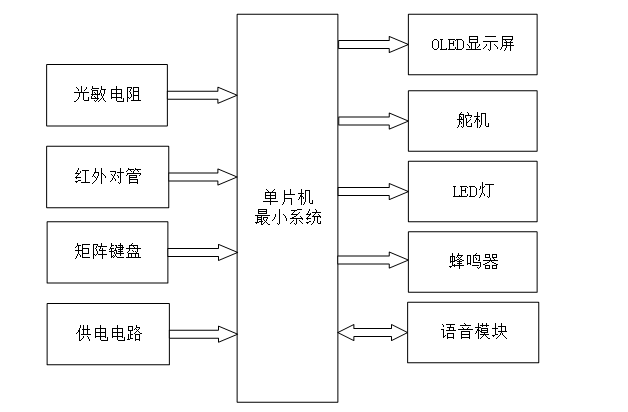

流程图展示

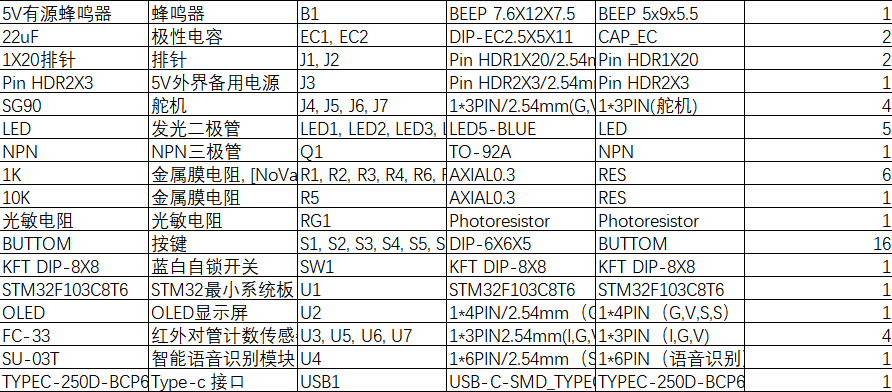

元器件明细表
