S2600501M基于单片机的水培控制系统

设计简介

本设计是基于单片机的水培控制系统，主要实现以下功能：

通过土壤传感器检测营养液浓度（EC）以及PH，当营养液浓度不足时，自动补充
通过水位传感器检测水位，当水位不足时自动加水
通过温湿度传感器检测环境温湿度，并且可以自动调节室内温度和湿度
通过光照传感器检测光照强度，当光照较暗时自动打开照明
通过温度传感器检测水温，当温度过低时自动加热
可以通过按键来设置阈值
可以通过显示屏显示参数和阈值

电源：5V
传感器：水位传感器，温湿度传感器，温度传感器，光照传感器，RS485土壤检测仪
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片、水泵、加湿器、风扇、USB灯、蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、HB-023、DHT11、DS18B20、光敏电阻、RS485土壤检测仪、N-MOS

题目扩展：基于STM32的智能大棚系统，基于单片机的土壤环境检测系统，基于单片机的智能花盆系统

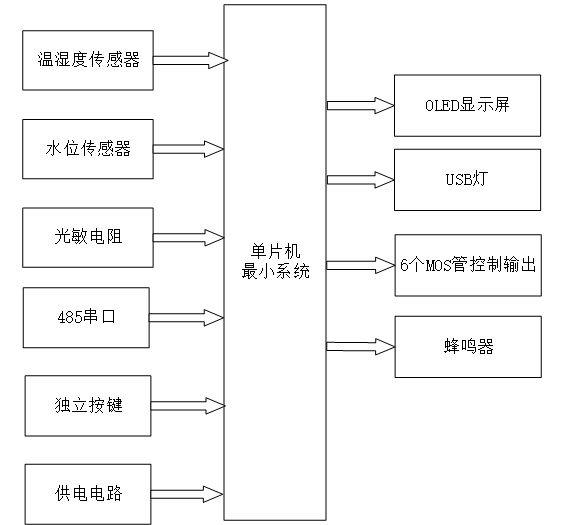

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的水培控制系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温湿度传感器，获取温湿度。第二部分是水位传感器，监测当前水位；第三部分是光敏电阻，获取光照强度；第四部分是485串口通信来获取营养液的浓度；第五部分是独立按键，进行界面切换、设置阈值等操作；第六部分是供电电路，给整个系统进行供电；

输出由无部分组成，第一部分是OLED显示屏，实时显示温湿度、水位、溶液PH值、光照强度、设置阈值等界面；第二部分是USB灯，用于补光；第三部分是6个MOS管控制输出，控制加热、制冷、加湿、加水、加营养液；第四部分是蜂鸣器，检测到水质参数异常蜂鸣器进行报警；

流程图展示

元器件明细表
