设计简介
本设计是基于STM32的智慧养猪系统设计，主要实现以下功能：
通过氨气传感器检测氨气浓度，当氨气浓度过高时，打开水泵冲洗猪舍
通过光照传感器检测光照强度，当光照低于阈值时，打开灯光
通过温湿度传感器检测环境温湿度，当温度高于阈值，自动打开风扇进行降温，当湿度高于阈值，自动打开蜂鸣器进行提醒
通过二氧化碳传感器检测二氧化碳，当二氧化碳浓度过高，打开风机进行换气
通过人体红外传感器进行防盗监测，若有人闯入蜂鸣器报警提醒
通过重力传感器检测食物余量，当余量不足时，打开电机自动加料
通过WiFi连接手机，可以远程监测数据
电源： 5V
传感器：人体红外，二氧化碳传感器，氨气传感器，光照传感器，温湿度传感器，重力传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），风扇（N-MOS），步进电机），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块
标签：STM32、OLED12864、D203S、RBY-CO2、MQ-135、光敏电阻、ESP8266、ULN2003、28BYJ-48-5V、N-MOS
题目扩展：基于物联网的家禽养殖系统，基于单片机的智能鸡舍系统，基于物联网的宠物环境检测系统

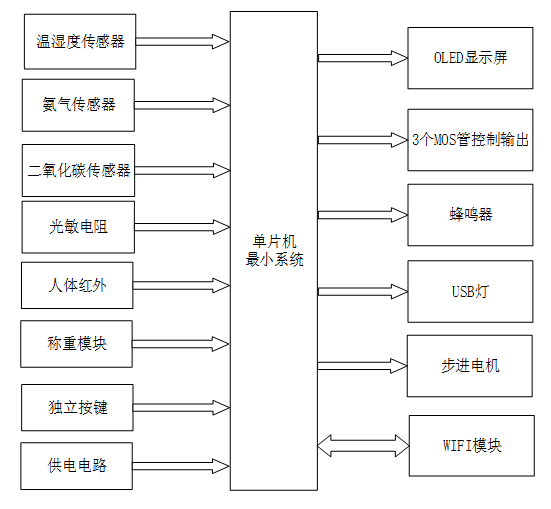

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成是基于STM32的智慧养猪系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主A要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是温湿度传感器，获取温湿度值；第二部分是氨气传感器，监测氨气浓度；第三部分是二氧化碳传感器，检测二氧化碳浓度；第四部分是光敏电阻，检测光照强度；第五部分时人体红外，监测是否有人闯入；第六部分是称重模块，检测食物余量；第七部分是独立按键，用于切换界面、设置阈值、手动控制等操作；第八部分是供电模块，给整个系统进行供电；输出由第六部分组成，第一部分是OLED显示屏，显示温湿度、氨气浓度、二氧化碳浓度、光照强度、食物重量以及设置阈值界面；第二部分是MOS管控制输出，三个MOS管分别控制水泵、风机和风扇；第三部分是蜂鸣器，参数异常报警提醒；第四部分是USB灯，光照不足进行补光；第五部分是步进电机，模拟喂食；第六部分是WIFI模块，数据上传云平台连接手机APP远程监控控制。

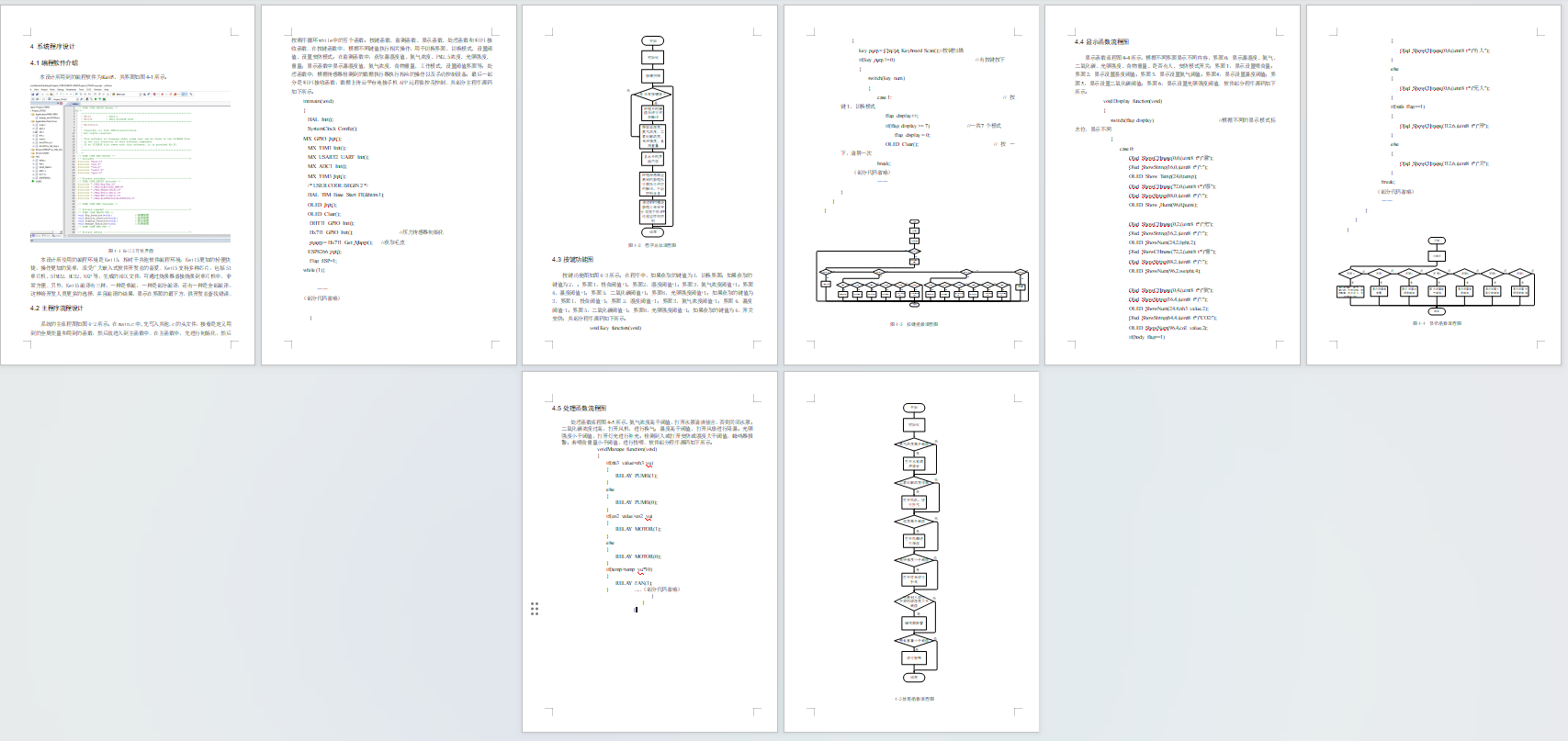

流程图展示

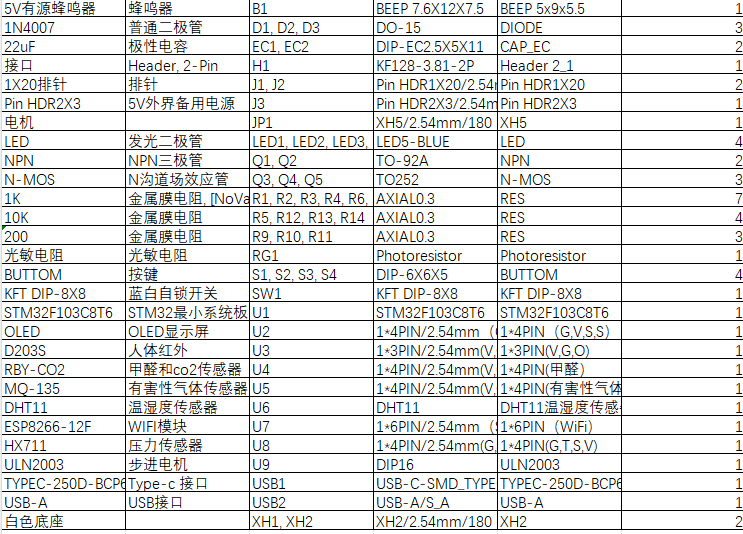

元器件明细表
元器件明细表
