S2600901M基于单片机的液位检测与控制系统

设计简介

本设计是基于单片机的液位检测与控制系统 ，主要实现以下功能：

通过超声波模块检测液位
可以通过按键设置液位阈值，切换模式，手动控制水泵
自动模式下，低于水位下限自动加水，高于水位上限自动排水
通过OLED可以显示液位高低、模式以及阈值
通过WiFi模块连接手机，可以通过手机设置阈值以及控制水泵开关

电源： 5V
传感器：超声波测距模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、HC-SR04、ESP8266、N-MOS

题目扩展：基于物联网的水塔水位系统，基于物联网的油位检测系统，基于单片机的河流水位系统

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的液位检测与控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。

输入由三部分组成，第一部分是超声波测距模块，通过该传感器检测水的水位值；第二部分是独立按键，进行设置目标水位、切换模式、调节功率；最后一部分是供电电路，给整个系统供电。

输出由四部分组成，第一部分是OLED显示模块，显示目标液位和当前液位、排进水、模式；第二、三部分是2个MOS管，分别用于控制进水和排水水泵；第三部分是蜂鸣器,水位高于阈值或低于阈值，蜂鸣器报警提醒；最后一部分是WIFI模块，通过该模块将获取的数据上传至云平台。

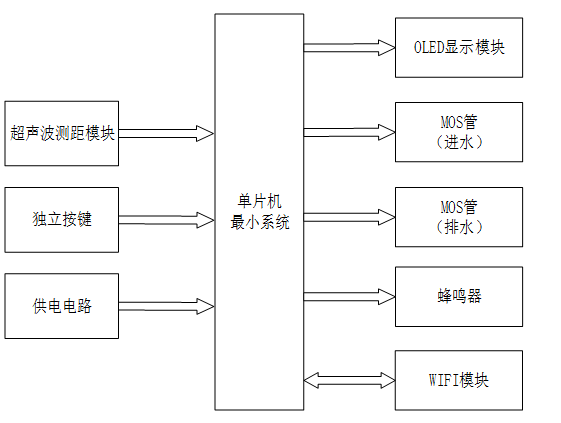

流程图展示

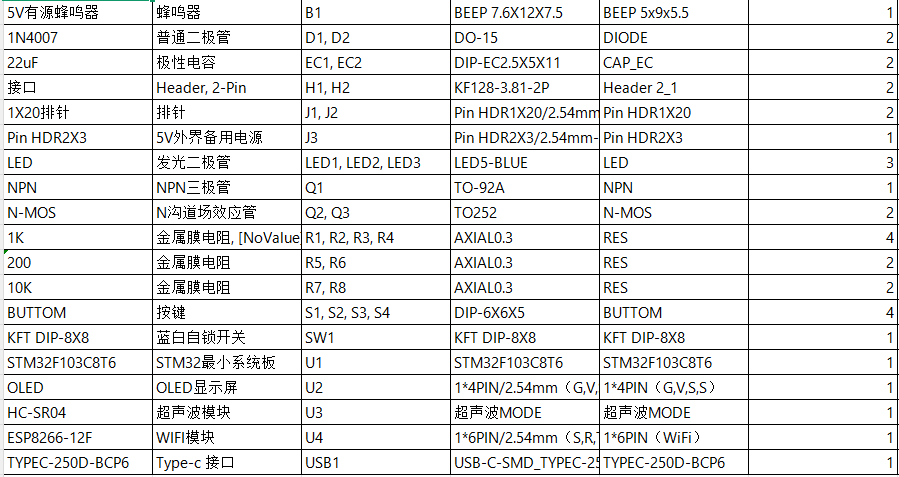

元器件明细表
