S2601301M基于单片机的智能家居安防系统

设计简介

本设计是基于单片机的智能家居安防系统，主要实现以下功能：

通过烟雾传感器检测烟雾浓度，通过燃气传感器检测燃气浓度，当烟雾或者燃气超过阈值时，自动打开风扇和窗户，并发送报警信息
通过火焰传感器检测是否发生火焰，当检测到火焰，自动打开水泵，并发送报警信息
通过人体红外检测是否有人闯入，当开启防盗模式，检测到有人时，自动发送报警信息
通过温湿度传感器检测环境温湿度
通过OLED可以显示当前时间、温湿度、烟雾浓度、燃气浓度、是否发送火灾以及是否有人闯入
通过按键可以设置烟雾和燃气浓度阈值，可以切换模式，手动模式下，可以控制窗户、风扇和水泵的开关
通过WiFi可以连接手机，在手机端可以实现远程监测和控制

电源： 5V
传感器：温湿度传感器，烟雾传感器，时钟模块，人体红外传感器，火焰传感器、燃气传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），风扇（N-MOS），舵机，蜂鸣器
人机交互：独立按键，WiFi模块，4G模块

标签：STM32F103C8T6、OLED12864、ESP8266、DHT11、MQ-2、DS1302、N-MOS、SG90、D203S、MQ-4、火焰传感器、ML307R

题目扩展：基于物联网的智能家居环境监测系统，基于STM32的小区安防系统，基于物联网的智能安防系统

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能家居安防系统的设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由吧部分组成，第一部分是温湿度传感器，检测当前温湿度；第二部分是火焰传感器，用于检测火焰浓度；第三部分是烟雾传感器，用于检测当前的烟雾浓度；第四部分是人体红外，检测是否有人闯入；第五部分是甲烷传感器，检测甲烷浓度；第六部分是时钟模块，用于获取时间；第七部分是独立按键，用于切换界面，设置阈值、开关设备等操作；第八部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是OLED显示模块, 显示温湿度、烟雾浓度、是否有人闯入、甲烷浓度，还显示设置时间阈值界面；第二部分是两个MOS管控制输出控制，控制水泵和风扇；第三部分是舵机，模拟门的开关；第四部分是WIFI模块，通过WIFI将获取的数据上传至手机远程监控和控制；第五部分是蜂鸣器，当检测到有火，报警；最后一部分是4G模块，当居家环境出现烟雾、燃气、火焰或者有人员闯入时，系统的短信发送功能会将报警信息发送到用户手机中，协助用户进行报警。

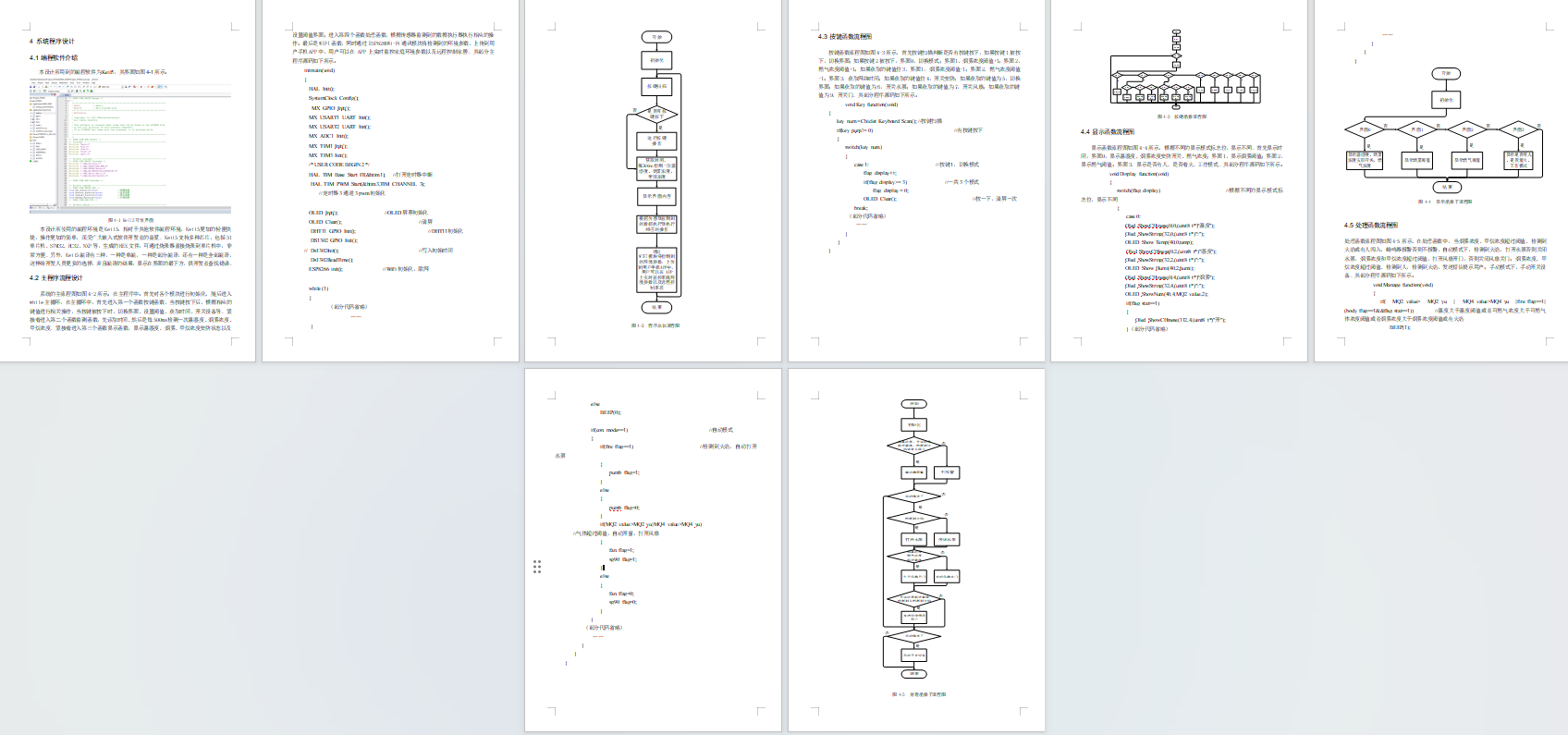

流程图展示

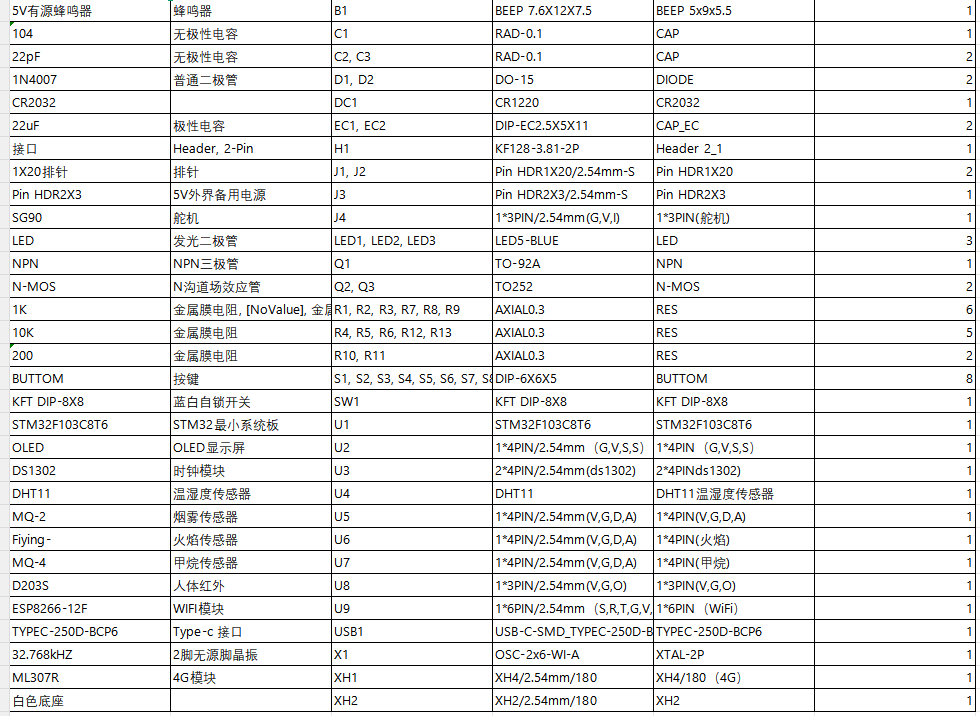

元器件明细表
