S2601201M基于物联网的智能衣柜设计

设计简介

本设计是基于物联网的智能衣柜设计，主要实现以下功能：
通过温湿度传感器检测环境温湿度，当温度低于阈值，可以实现自动加热，当湿度超过阈值，可以打开风扇自动除湿
通过烟雾传感器检测烟雾浓度，当烟雾浓度超过阈值，自动报警
通过时钟模块获取时间，当到达消毒时间时，可以自动消毒
通过OLED显示屏，可以显示时间、温湿度以及烟雾浓度
通过按键可以设置定时消毒时间，以及阈值
通过WiFi可以连接手机，通过手机可以实现远程监测数据和控制柜门开关
通过语音模块可以实现语音控制柜门开关

电源： 5V
传感器：温湿度传感器，烟雾传感器，时钟模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），风扇（N-MOS），消毒灯（N-MOS），舵机，蜂鸣器
人机交互：独立按键，WiFi模块，语音模块

标签：STM32、OLED12864、ESP8266、DHT11、MQ-2、DS1302、N-MOS、SG90、SU-03T

题目扩展：基于物联网的智能消毒柜设计，基于单片机的智能储物柜设计，基于STM32的智能仓库设计

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于物联网的智能衣柜设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是温湿度传感器，获取温湿度值；第二部分是烟雾传感器，获取烟雾浓度；第三部分是时钟模块，获取网络时间；第四部分是独立按键，用于切换界面设置阈值等操作；第五部分是供电电路，给整个系统供电；输出由六部分组成，第一部分是OLED显示屏，根据不同的显示标志位显示不同界面；第二部分是MOS管控制输出，控制消毒、加热和除湿；第三部分是语音模块，语音控制柜门开关；第四部分是舵机，模拟柜门开关；第五部分是蜂鸣器，传感器监测到数据异常蜂鸣器报警提醒；最后一部分是WIFI模块，用于连接手机，将获取到的数据等上传至手机，进行监控和控制。

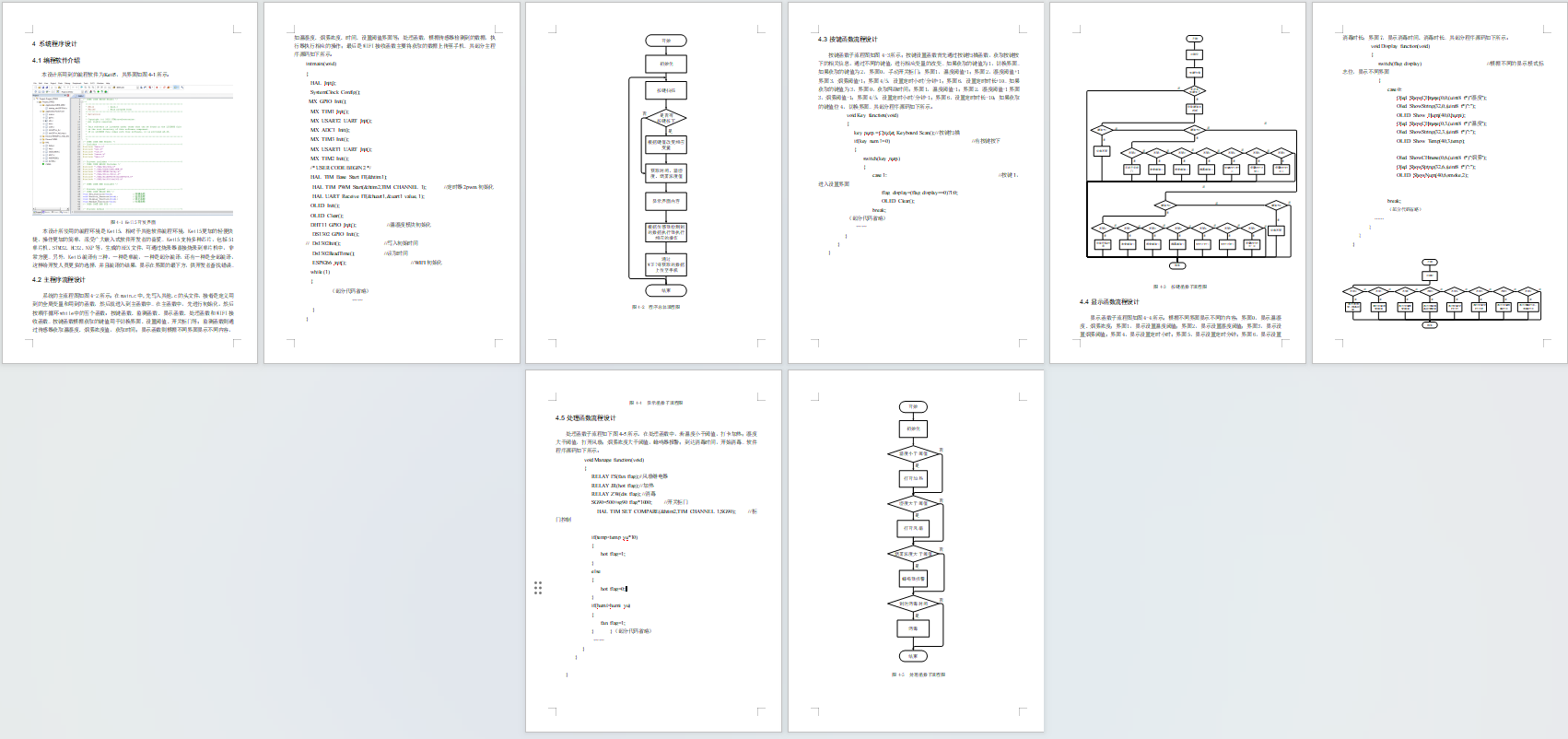

流程图展示

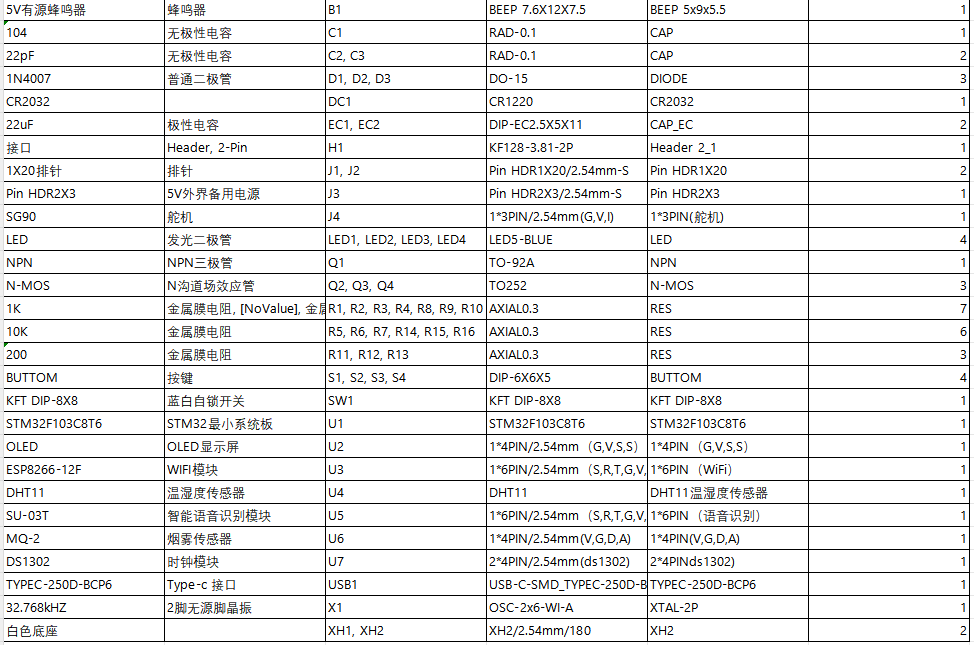

元器件明细表
