设计简介
本设计是基于单片机的多功能智能台灯，主要实现以下功能：
通过时钟模块可以获取时间，可以实现定时开关灯
通过按键可以控制台灯的开关和切换台灯的色温
通过按键可以设置时间，设置定时以及设置闹钟时间
当时间到达闹钟定时时间，蜂鸣器报警提醒
通过语音可以控制灯的开关以及灯的色温
通过OLED可以显示时间，定时以及灯的状态
电源： 5V
传感器：时钟模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，灯盘
人机交互：独立按键，语音模块
标签：STM32、OLED12864、DS1302、WS2812、SU-03T、有源蜂鸣器、按键
题目扩展：基于STM32的智能灯光系统，基于语音控制的卧室灯系统

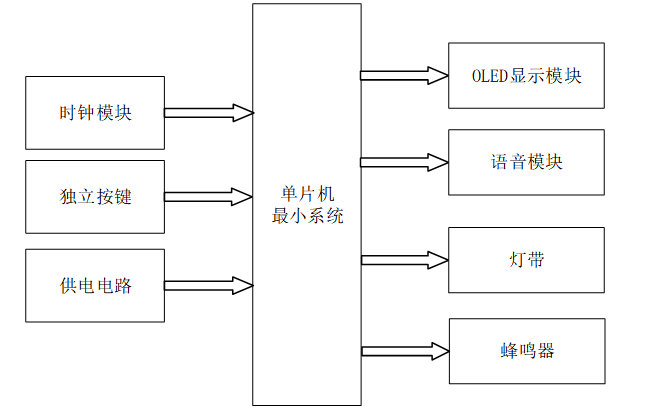

本设计以STM32F103C8T6单片机为核心控制器，加上其他的模块一起组成的基于STM32的多功能智能台灯的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103C8T6单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。主机的输入由三部分部分组成，第一部分是时钟模块，获取网络时间；第二部分是独立按键，进行切换界面、设置阈值、开关灯等操作；第三部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示模块, 显示时间、灯光状态模式、设置时间界面；第二部分是语音模块，获取语音指令控制灯光亮灭；第三部分是灯带，照明；第四部分是蜂鸣器，当到达闹钟时间，蜂鸣器响。
流程图展示

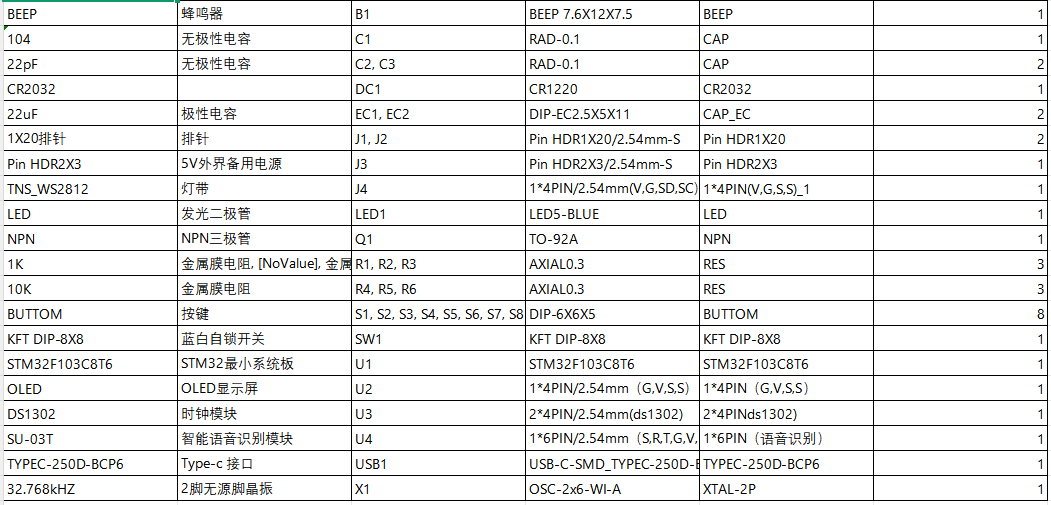

元器件明细表
元器件明细表
