S2601601M基于单片机的智能一体集成灶控制系统

设计简介

本设计是基于单片机的智能一体集成灶控制系统，主要实现以下功能：

可以检测温度，烟雾浓度和燃气浓度
当温度或者烟雾超过阈值，会进行报警；烟雾超过阈值同时启动风扇进行排烟，如果温度和烟雾均超过阈值，启动水泵同时燃气阀门关闭
手动模式，可以通过按键控制排烟风扇的转速，自动模式下，根据烟雾浓度自动调节转速
烟雾超标，温度超标，温度和烟雾都超标，燃气超标，用四个LED灯分别显示状态
通过继电器模拟集成灶，通过按键实现开关，同时可以实现定时关闭
通过OLED可以显示温度、烟雾浓度、燃气浓度和风扇挡位
通过WiFi模块连接手机，在手机端可以实现数据监测和控制

电源： 5V
传感器：温度传感器，烟雾传感器，天然气传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），风扇（N-MOS），继电器，LED灯
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DS18B20、MQ-2、MQ-4、N-MOS、SRD-05VDC-SL-C、ESP8266

题目扩展：基于物联网智能厨房系统，基于STM32的家居环境报警系统，基于物联网的智能灶台系统

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能一体集成灶控制系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分温度采集模块，获取温度；第二部分是烟雾传感器，获取烟雾浓度；第三部分是天然气检测传感器，获取天然气浓度；第四部分是独立按键，该模块进行切换界面，设置阈值；第五部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是OLED显示屏，显示相关参数和转速情况、状态；第二部分是两个MOS管控制输出，控制水泵和风扇；第三部分是 继电器控制输出，控制燃气阀门和燃气灶；最后一部分是WIFI 模块，连接云平台，数据上传连接手机APP远程监控控制。

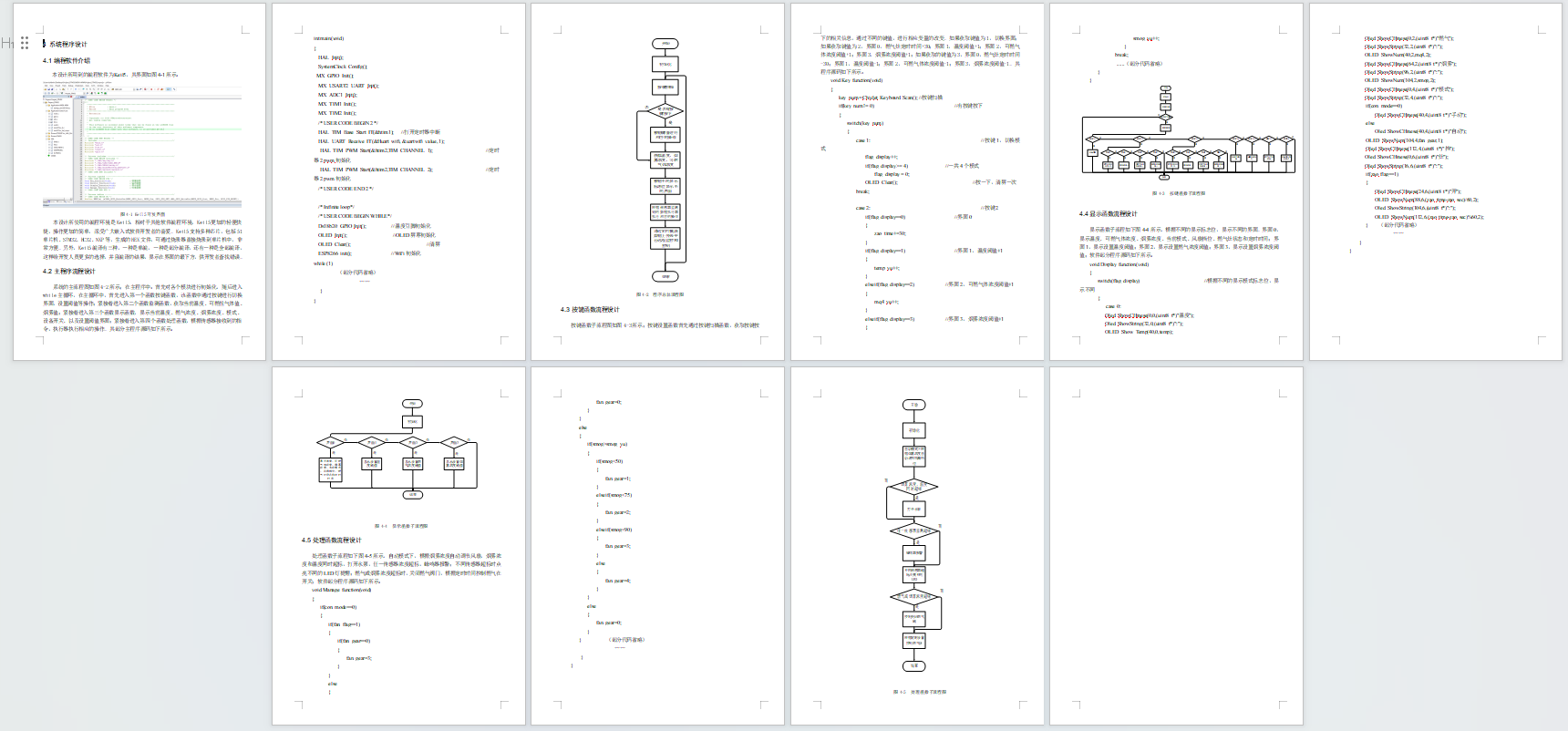

流程图展示

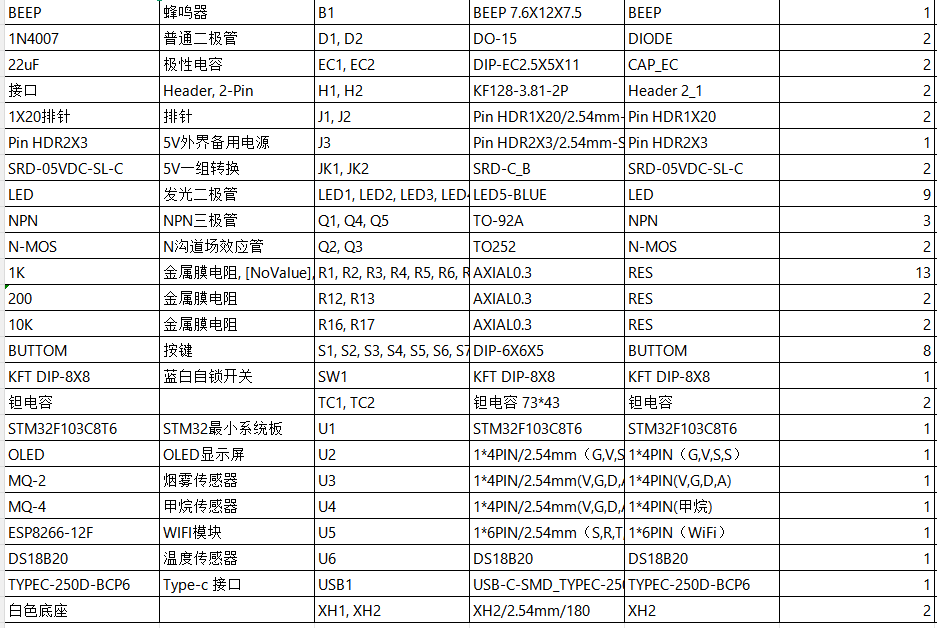

元器件明细表
