设计简介
本设计是基于单片机自行车里程表设计，主要实现以下功能：
通过温度传感器检测温度，通过时钟模块可以获取时间
通过按键可以控制车速，并且通过霍尔传感器检测车速
通过OLED可以显示速度，路程以及时间
可以通过按键设置时间、速度阈值和人体体重
通过速度、骑行时间以及体重计算消耗的能量，并在显示屏显示
通过语音可以播报当前车速，如果速度超过阈值，语音进行提醒
通过蓝牙可以连接手机，并在手机端查看骑行数据
电源： 5V
传感器：温度传感器，时钟模块，霍尔传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：直流电机（N-MOS），蜂鸣器，语音模块
人机交互：独立按键，蓝牙模块
标签：STM32、OLED12864、DS18B20、DS1302、YS-27、N-MOS、SU-03T、HC-05
题目扩展：基于STM32骑行数据监测系统，基于单片机的车速检测系统，基于单片机的霍尔测速系统

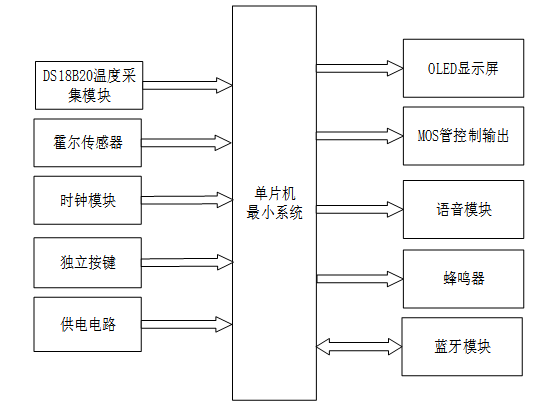

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机自行车里程表的设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由5部分组成，第一部分是DS18B20温度采集模块，用于获取温度值；第二部分是霍尔传感器，用于检测自行车车速；第三部分是时钟模块，获取网络时间、记录自行车运行时间；第四部分是独立按键，控制自行车车速、打开/关闭语音播报等功能；第五部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示当前车速、里程、时间；第二部分是MOS管控制输出，第三部分是语音模块，播报车速、超过车速语音提示；第四部是蜂鸣器，车速超过阈值，蜂鸣器报警提示；最后一部分是蓝牙模块，连接手机APP同步骑行数据。

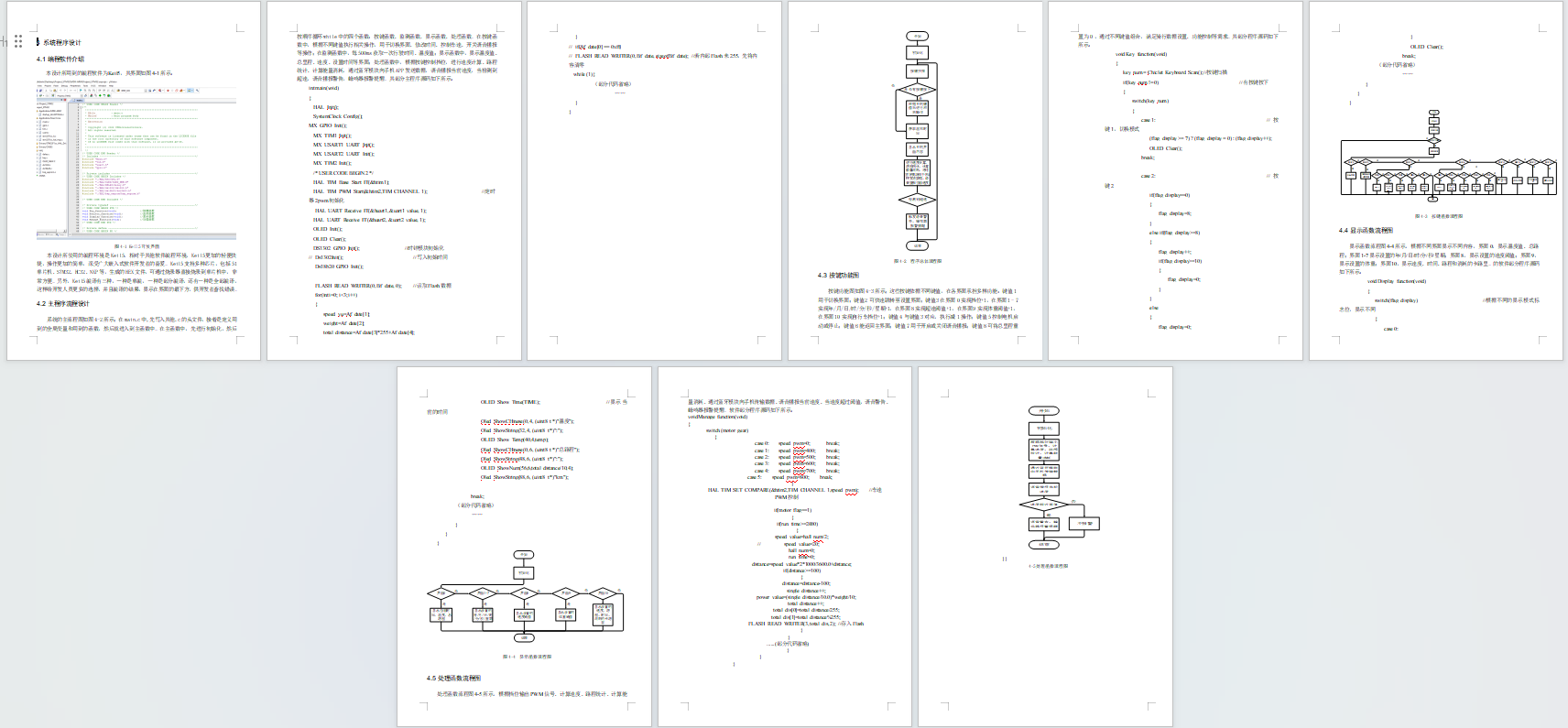

流程图展示

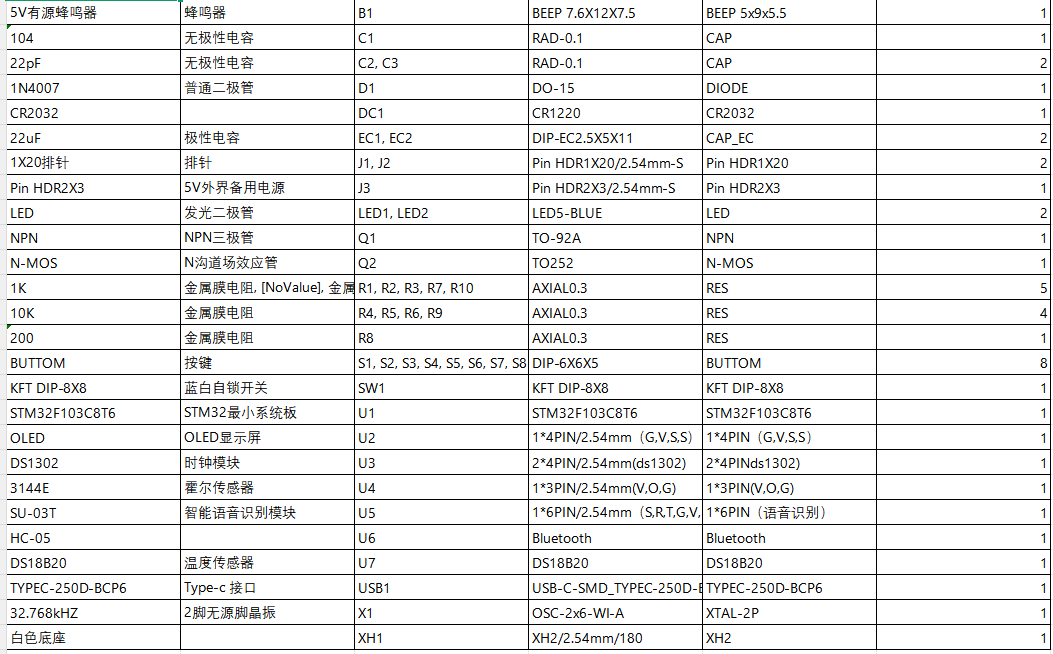

元器件明细表
元器件明细表
