S2601701M基于单片机的智能伞设计

设计简介

本设计是基于单片机的智能伞设计，主要实现以下功能：

通过温湿度传感器检测环境温湿度，当温度低于阈值并且湿度超过阈值，自动打开雨伞
通过光照检测光照强度，当光照强度超过阈值，自动打开雨伞
通过雨滴传感器检测是否下雨，当检测到下雨，自动打开雨伞
手动模式下，可以通过按键开关雨伞
通过按键可以设置温湿度、雨水和光照阈值
通过OLED显示温湿度、雨水、光照、模式和伞的状态

电源： 5V
传感器：温湿度传感器，雨滴传感器，光照传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：舵机，蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、DHT11、光敏电阻、SG90、LM393雨滴传感器、有源蜂鸣器、独立按键

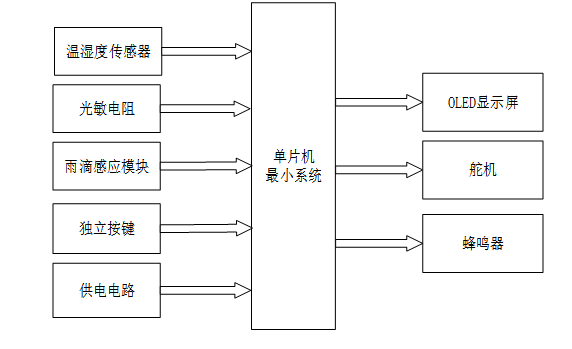

题目扩展：基于STM32的智能窗户系统，基于单片机的智能晾衣架系统，基于STM32的智能帐篷系统本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的智能伞设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由5部分组成，第一部分是温湿度传感器，检测温湿度；第二部分是光敏电阻，检测光照强度；第三部分是雨滴感应模块，检测是否下雨；第四部分是独立按键，用于切换界面、设置阈值、手动控制伞的开关；第五部分是供电电路，给整个系统供电。输出由三部分组成，第一部分是OLED显示屏，显示温湿度、光照强度、工作模式、是否下雨、伞的开关状态；第二部分是舵机，模拟伞的开关；第三部分时蜂鸣器，传感器获取参数异常蜂鸣器报警。

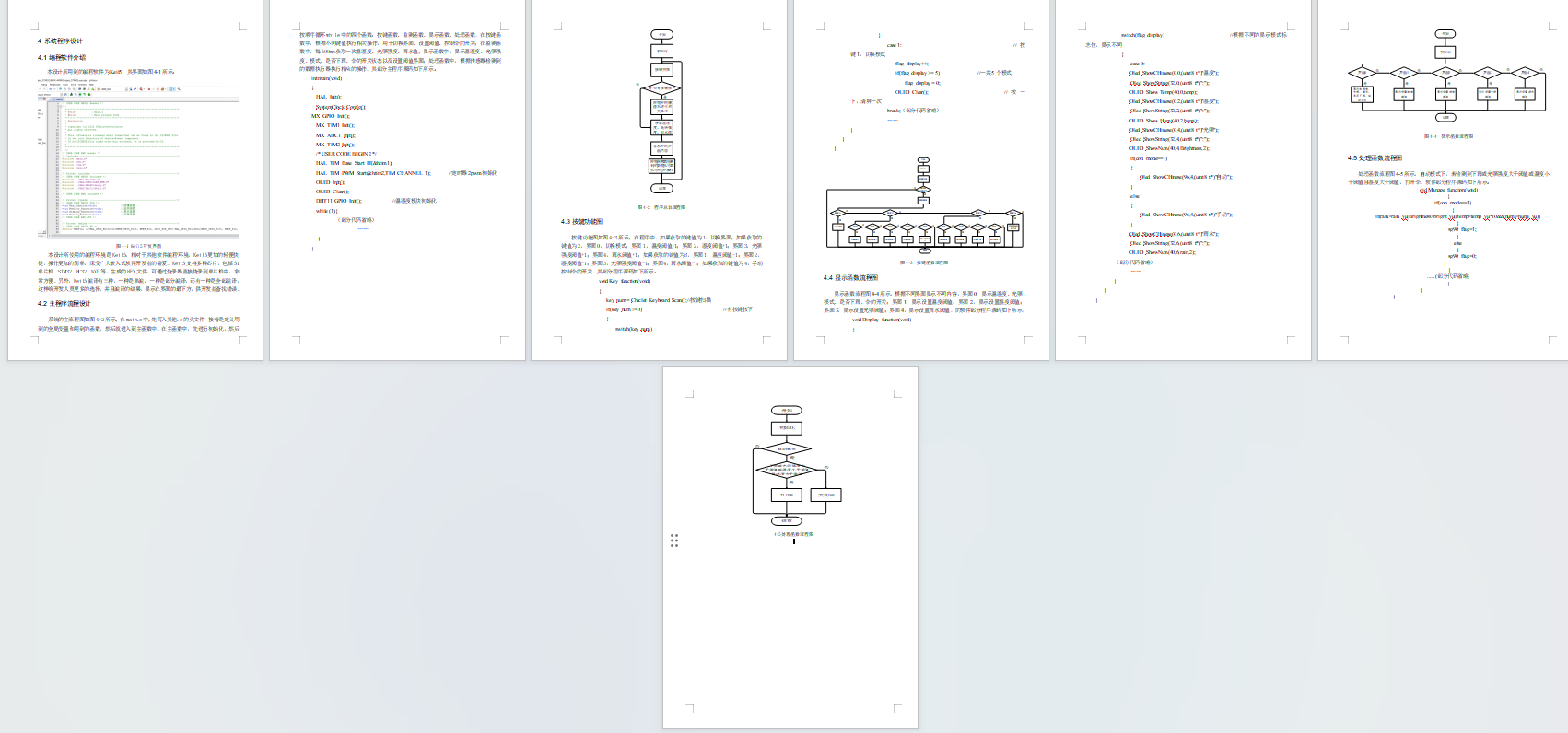

流程图展示

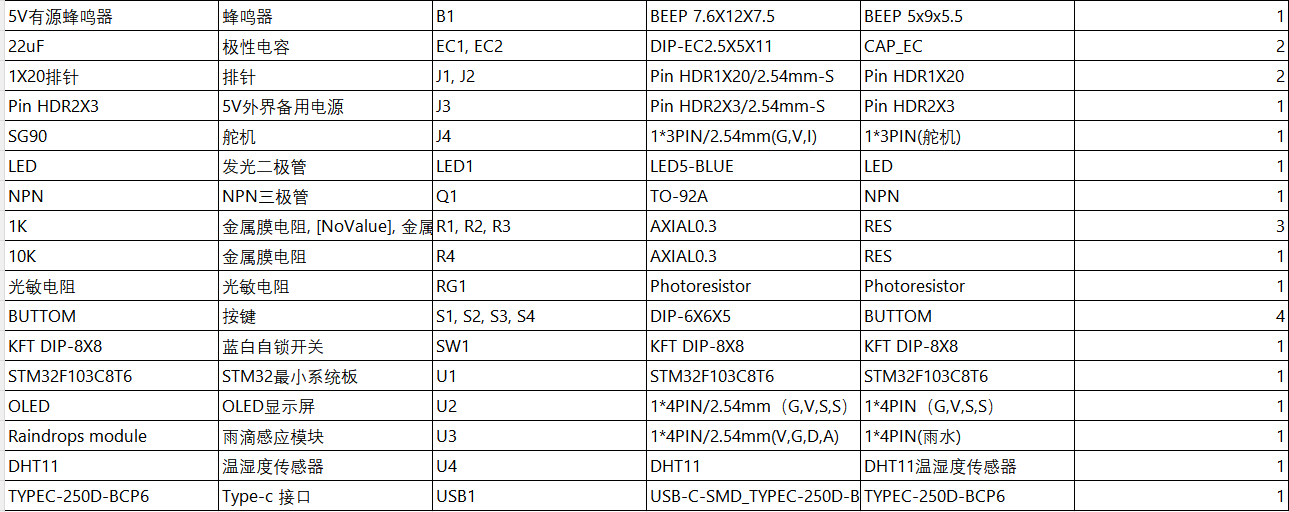

元器件明细表
