S2602201M基于STM32单片机和RFID的智能仓储管理系统

设计简介

本设计是基于STM32单片机和RFID的智能仓储管理系统，主要实现以下功能：

1、开启设备时，需要通过指纹模块进行识别，识别成功才可以使用
2、可以通过IC卡储存商品信息
3、通过RFID实现刷卡，然后按键选择出库或者入库，通过压力传感器确定重量，完成出入库
4、通过WiFi模块连接手机，可以实现远程监测数据
5、通过OLED可以显示时间，以及商品信息
6、通过按键实现添加删除指纹，添加和删除卡

电源： 5V
传感器：重力传感器，时钟模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器
人机交互：独立按键，WiFi模块，指纹模块，RFID模块

标签：STM32、OLED12864、ESP8266、HX711、AS608、RC522、独立按键、有源蜂鸣器、DS1302

题目扩展：基于物联网智能仓库管理系统，基于物联网的超市出入库管理系统，基于单片机的厨房商品管理系统

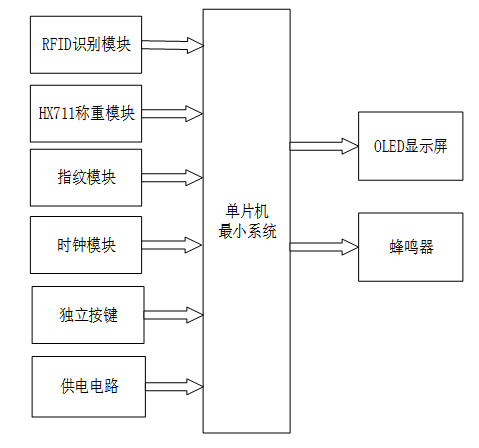

本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于STM32单片机和RFID的智能仓储管理系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是RFID识别模块，刷卡出入库；第二部分是HX711称重模块，确定货物重量；第三部分是指纹模块，通过指纹验证身份；第四部分是时钟模块，获取网络时间；第五部分是独立按键，对卡进行操作、设置指纹、时间等；第六部分是供电电路，给整个系统供电。输出由两部分组成，第一部分是OLED显示屏，显示出入库状态、商品信息，对卡操作界面以及添加删除指纹界面；第二部分是蜂鸣器，对卡操作过程中以及有异常情况，蜂鸣器响。

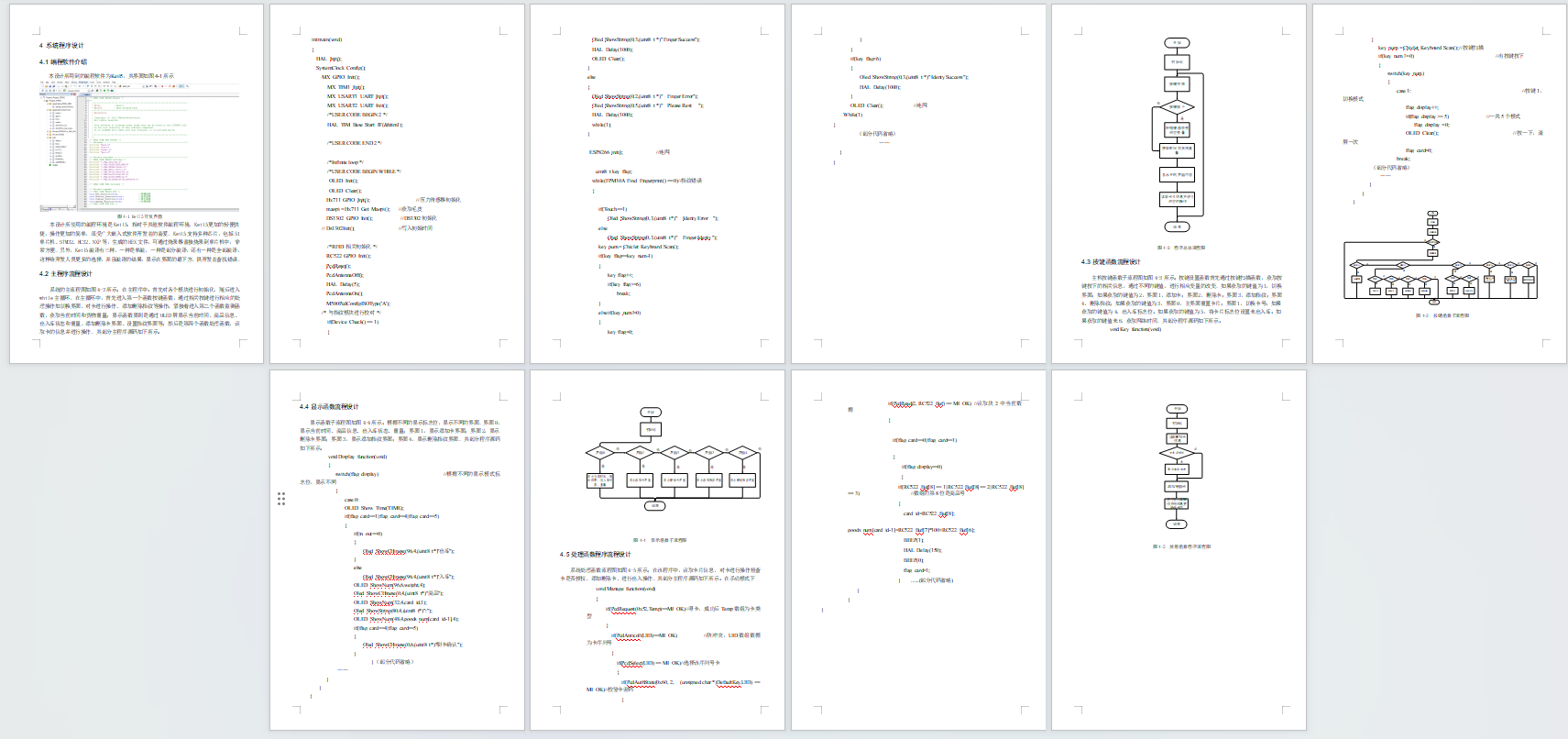

流程图展示

元器件明细表
