S2602301M基于单片机STM32智能鱼缸

设计简介

本设计是基于单片机STM32智能鱼缸，主要实现以下功能：

通过温度传感器监测水温，当温度低于下限，自动加热，当达到上限，停止加热
可以实现定时增氧和定时喂食的功能
通过按键可以设置温度阈值，增氧和喂食的定时时间，切换模式等
手动模式下，通过按键可以手动控制加热、喂食和增氧
当开启加热、增氧和喂食时，对应的指示灯亮
通过OLED可以显示温度，增氧和喂食的定时时间

电源： 5V
传感器：温度传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），气泵（N-MOS），舵机，LED灯，蜂鸣器
人机交互：独立按键

标签：STM32、OLED12864、DS18B20、N-MOS、SG90、有源蜂鸣器、独立按键

题目扩展：基于单片机的智能鱼塘养殖系统，基于STM32的池塘管理系统，基于单片机的智能鱼缸系统

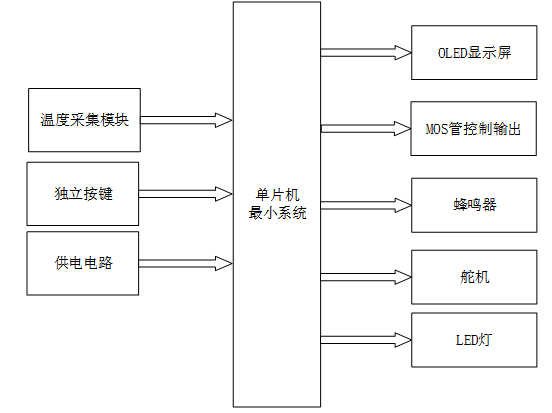

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于STM32的智能浴缸系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由三部分组成，第一部分是温度采集模块，获取温度；第二部分是独立按键，用于切换界面、设置阈值的操作。第三部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示当前温度、模式增氧、喂食及时长以及设置阈值界面；第二部分时MOS管控制输出，控制加热和增氧；第三部分是蜂鸣器，温度超过阈值蜂鸣器报警提醒；第四部分是舵机，模拟喂食；第五部分是LED灯，作为执行器工作指示灯；

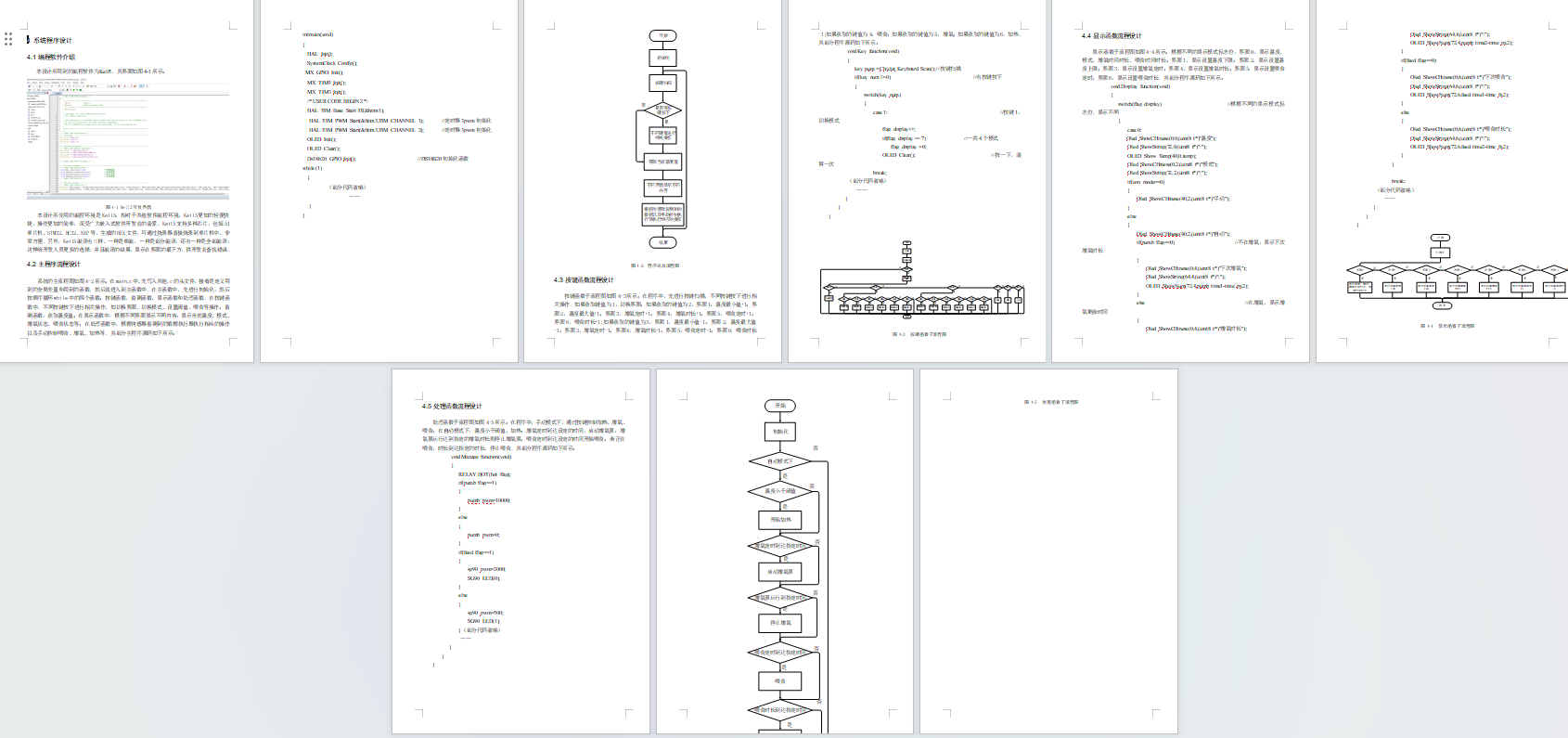

流程图展示

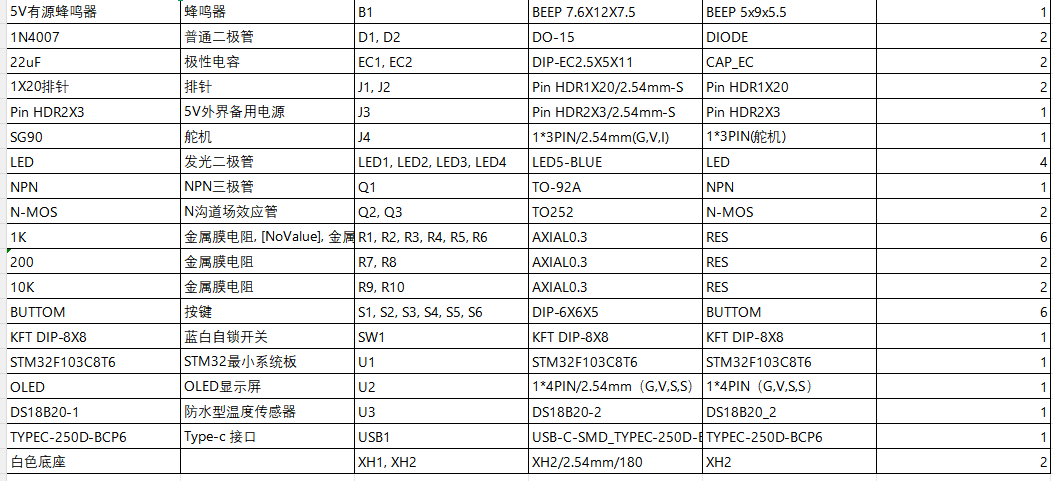

元器件明细表
