设计简介
本设计是基于单片机的智能窗户系统设计，主要实现以下功能：
通过风速传感器检测风速大于设置的风速会自动关窗
通过雨量传感器检测雨量大于设置的雨量会自动关窗
通过温度传感器可以显示出目前多少度
通过湿度传感器可以显示出目前多少湿度
通过人体热释电传感器感知是否有人，有人进行提醒
通过按键可以设置时间，周期性的自动开关窗，设置温度最小值，雨量最大值以及风速最大值
通过蓝牙连接手机，控制窗户开关
电源： 5V
传感器：温湿度传感器，雨水传感器，风速传感器，人体红外
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，步进电机
人机交互：独立按键，蓝牙模块
标签：STM32、OLED12864、DHT11、LM393雨水传感器、三杯式风速传感器、D203S、ECB02、ULN2003、28BYJ-48-5V
题目扩展：基于STM32的环境监测系统，基于单片机的智能晾衣架系统

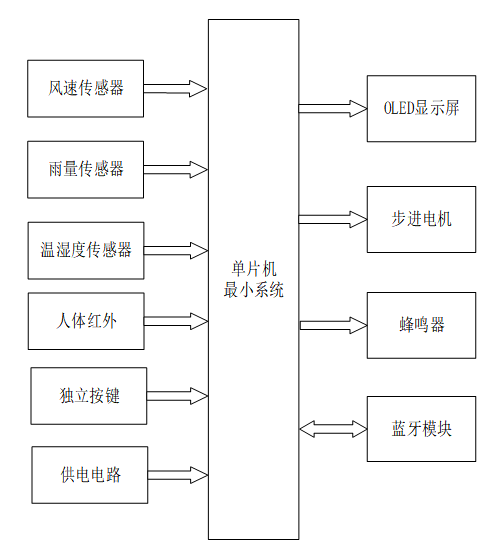

本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于单片机的智能窗户系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是风速传感器，监测风速；第二部分是雨量传感器，监测雨量 ；第三部分是温湿度传感器，监测环境温湿度；第四部分是人体红外，监测是否有人经过；第五部分是独立按键，用于切换界面、设置时间、设置阈值等操作；第七部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED显示屏，显示温湿度、窗户的开关状态、风速大小、是否有人、雨量大小、工作模式、显示设置阈值界面等；第二部分是步进电机，模拟窗户的开关；第三部分是蜂鸣器，当监测到有人经过，蜂鸣器报警提醒；第四部分是蓝牙模块，发送数据连接手机APP远程控制窗户的开关。
流程图展示

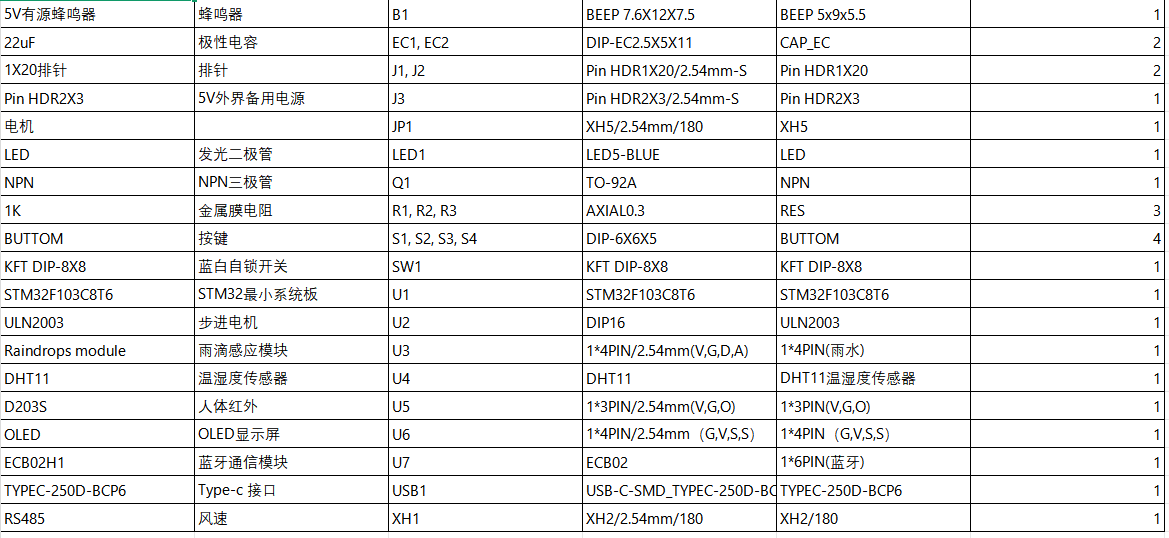

元器件明细表
元器件明细表
