设计简介
本设计是基于无线通信的智能家居系统设计，主要实现以下功能：
可以通过人体红外检测附近是否有人，安防模式下，检测到有人进行报警
通过时间模块可以获取时间，可以实现定时开关灯
通过按键可以设置时间、开关灯以及调节灯的亮度
通过温湿度传感器检测环境温湿度，通过MQ-135检测空气质量
通过OLED显示屏可以显示温湿度、空气质量以及灯的亮度
通过WiFi模块可以连接手机，实现远程监测和控制
电源： 5V
传感器：温度传感器，空气质量传感器，时钟模块，人体红外模块
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：蜂鸣器，USB灯
人机交互：独立按键，WiFi模块（ESP8266）
标签：STM32、OLED12864、DHT11、ESP8266、DS1032、D203S、MQ-135
题目扩展：基于物联网的智能灯光系统，基于物联网的环境监测系统，基于单片机的智能防盗系统

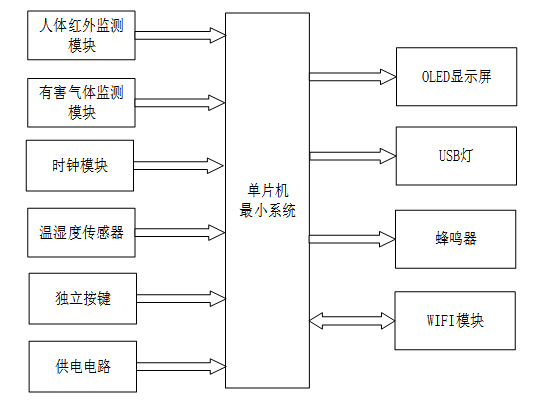

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于无线通信的智能家居系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是人体红外监测模块，监测是否有人在门窗逗留；第二部分是有害气体监测模块，检测有害气体浓度是否超标；第三部分是时钟模块，获取网络事件；第四部分是温湿度传感器，检测环境温湿度；第五部分是独立按键，用于开关等、设置时间、设置阈值、设防等；第六部分是供电电路，给整个系统供电；输出由四部分组成，第一部分是OLED显示屏，显示温湿度、安防状况、空气质量、灯光亮灭、设置时间界面；第二部分是USB灯，照明；第三部分是蜂鸣器，有人闯入温湿度超过阈值，蜂鸣器进行报警；最后一部分是WIFI模块，数据上传云平台，远程监控控制。
流程图展示
元器件明细表
元器件明细表
