S2602901M基于单片机的智能暖风机系统设计

设计简介

本设计是基于单片机的智能暖风机系统设计，主要实现以下功能：

通过温度传感器监测温度，当温度过高时，进行报警提醒
手动模式下，可以通过按键控制暖风机的开关和挡位
自动模式下，可以设置开启时长，到达时间后自动关闭暖风机
可以通过按键设置温度阈值，开启时长，切换模式和控制挡位等功能
可以通过红外遥控和语音控制暖风机开关，切换模式和挡位调节等
通过OLED可以显示温度，模式和定时时间

电源： 5V
传感器：温度传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加热片（N-MOS），风扇（N-MOS），蜂鸣器
人机交互：独立按键，语音模块，红外遥控

标签：STM32、OLED12864、DS18B20、N-MOS、有源蜂鸣器、VS1838B、SU-03T

题目扩展：基于单片机的智能取暖系统，基于STM32的智能烘干系统，基于语音控制的智能吹风机系统

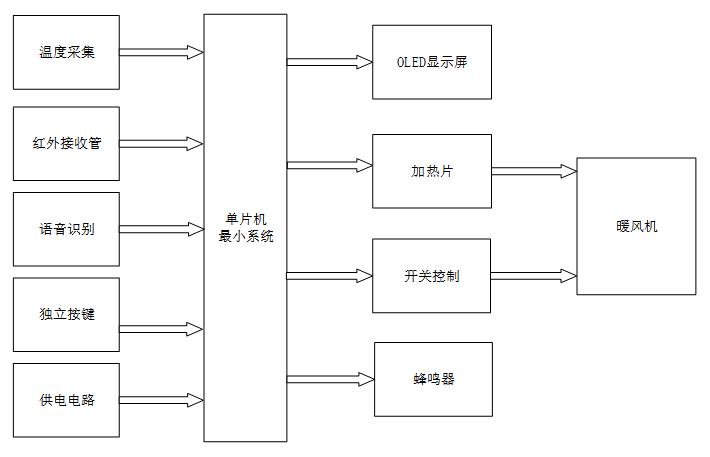

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于单片机的智能暖风机设计的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温度采集，通过该模块可检测当前的温度值；第二部分是红外接收管，通过该模块可使用红外遥控器操作，可控制智能暖风机的开关、暖风档位；第三部分是语音识别，通过该模块可通过语言调节档位、开关；第四部分是独立按键，通过该模块可切换界面、设定档位、定时任务状态；第五部分是供电电路，给整个系统进行供电。

输出由三部分组成，第一部分是OLED显示模块, 通过该模块可以当前实时显示当前环境温度、设定档位、定时任务状态；第二、三部分是2个N-MOS管控制的加热片以及暖风机开关控制，可控制智能暖风机的开关、暖风档位；第三部分是蜂鸣器，当暖风机出现过热等故障时，智能暖风机可进行报警，提醒用户及时自动关闭暖风机。

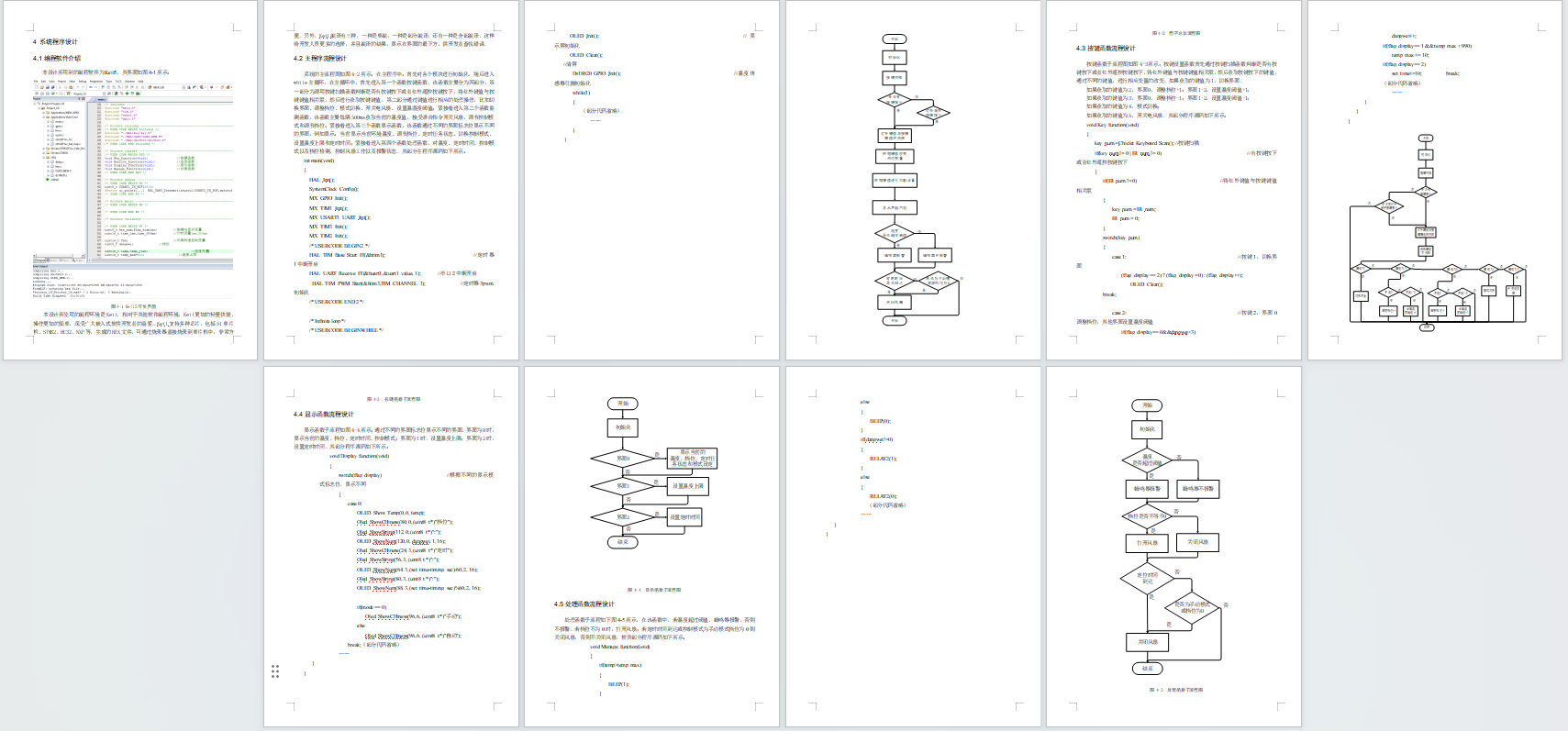

流程图展示

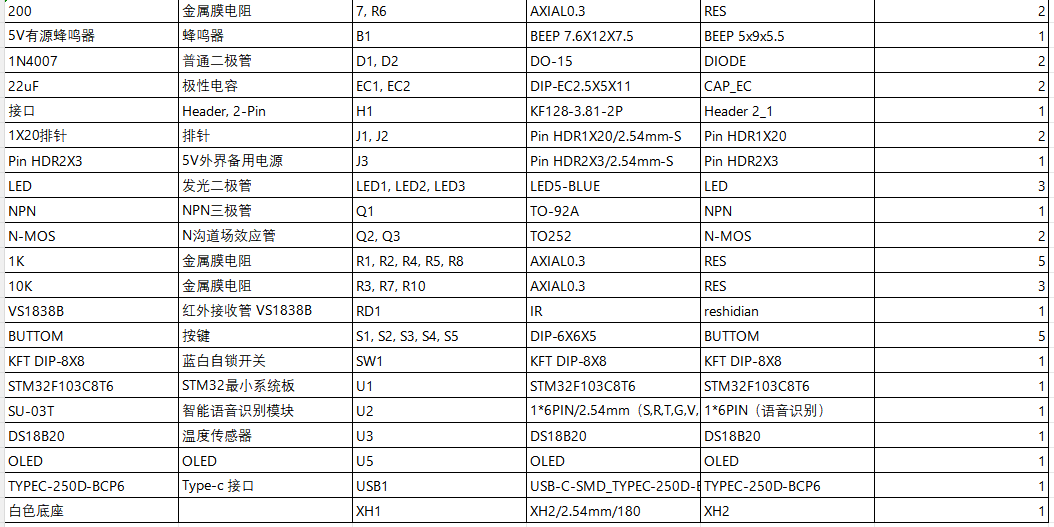

元器件明细表
