S2603001M基于stm32的多功能智能行李箱

设计简介

本设计是基于stm32的多功能智能行李箱系统，主要实现以下功能：

1）实时检测重量、时间和定位，显示到 oled屏上；
2）当蓝牙未连接时，蜂鸣器报警；
3）可在手机上查看经纬度。

标签：STM32、蓝牙模块、重量传感器、GPS

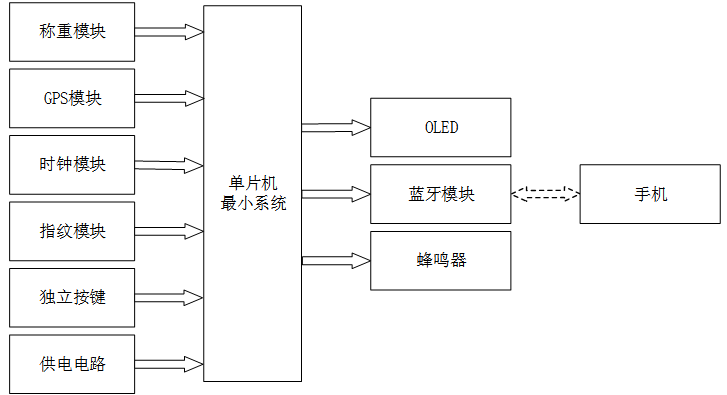

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的多功能智能行李箱的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是HX711称重模块，通过该模块获取重量；第二部分是GPS模块，通过该模块检测当前经纬度；第三部分是DS1302时钟模块，通过该模块获取时间；第四部分是一个AS608指纹模块，用于解锁；第五部分是一个独立按键，用于设置时间、添加指纹、删除指纹；第五部分是供电电路，给整个系统进行供电。输出由三部分组成，第一部分是OLED显示模块, 显示时间、重量、经纬度等；第二部分是ECB02蓝牙模块，通过该模块可连接手机，用手机查看经纬度；第三部分是蜂鸣器，当蓝牙未连接或用指纹未解锁时，蜂鸣器进行报警。

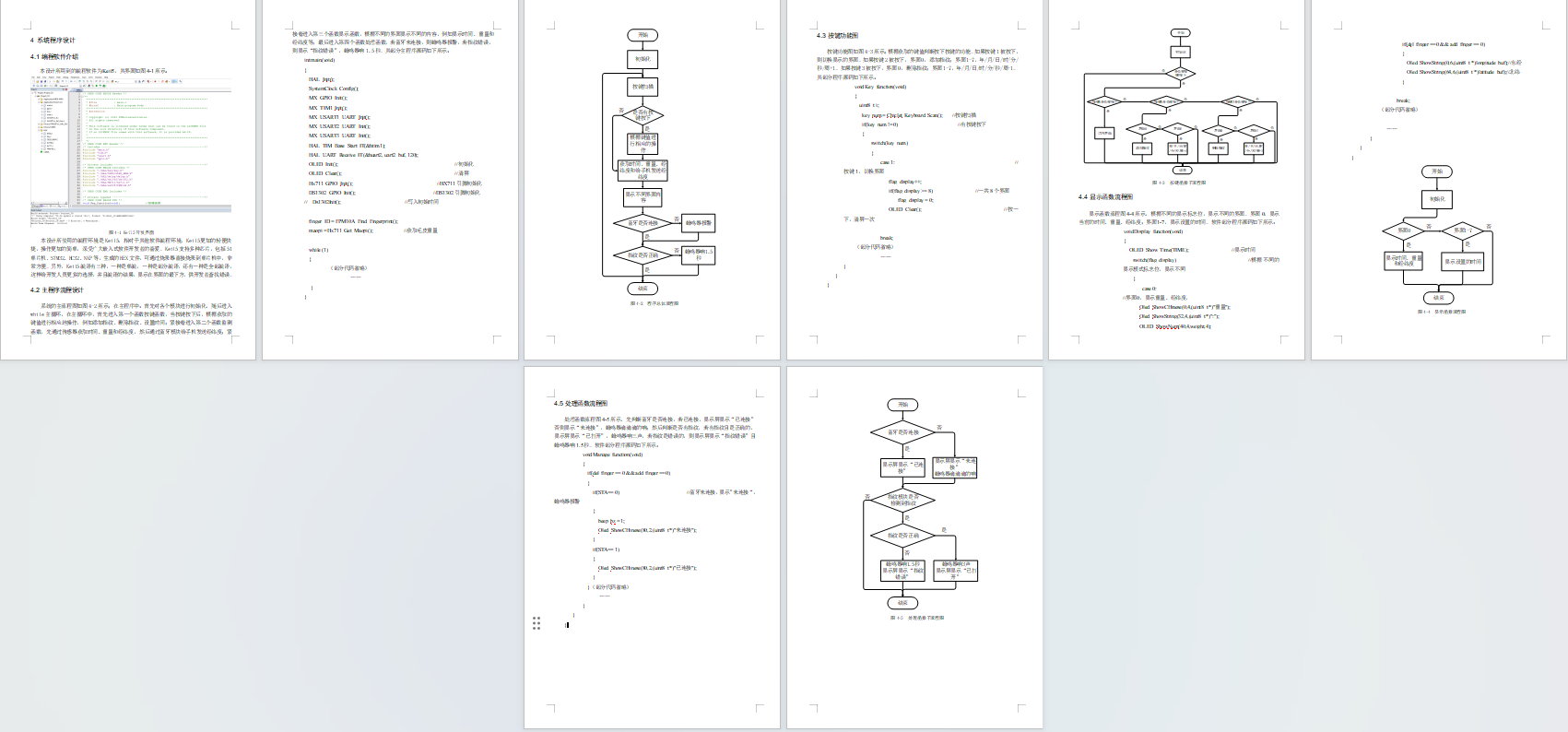

流程图展示

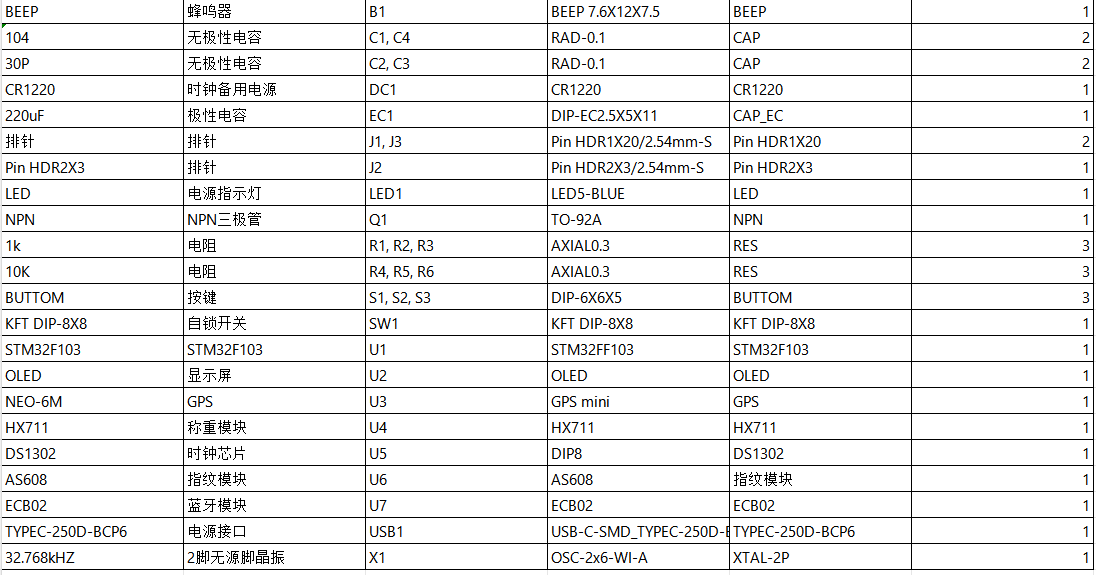

元器件明细表
