S2605701M基于单片机的智能充电桩系统设计

设计简介

本设计是基于STM32的智能充电桩系统，主要实现以下功能：

1、可以选择三种充电模式，分别是按照时间充电和按照电量充电，以及充满即停
2、可以通过按键切换模式，设置充电时间和充电电量，并显示需要的金额
3、可以实现扫码支付（扫码支付只是模拟功能，不能实现真实扣费），支付成功后开始充电
4、热敏电阻检测温度，显示屏显示温度，电压以及电量，当温度和电压超过阈值时进行报警
5、WiFi连接手机，可以通过后台监测数据，以及设置单价，设置温度和电压阈值

电源： 5V
传感器：热敏电阻（NTC B3950）、二维码扫码枪（EM2000X）、充放电模块（HB-001）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：N-Mos、有源蜂鸣器
人机交互：独立按键
通信模块：WIFI模块（ESP8266-12F）

标签：STM32F103C8T6、OLED12864、NTC B3950、EM2000X、HB-001、N-Mos、独立按键、有源蜂鸣器、ESP8266-12F

题目扩展：基于单片机的电池充电系统、基于单片机新能源汽车充电系统、基于单片机的电瓶车充电系统

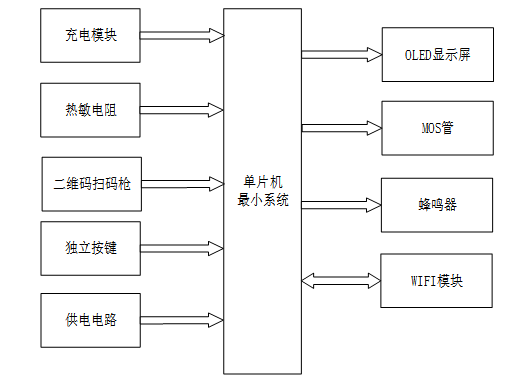

本设计以STM32F103单片机为核心控制器，加上其他的模块一起组成基于单片机的智能充电桩的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32F103单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是充电模块，用于给汽车充电；第二部分是热敏电阻，用于获取温度值；第三部分是二维码扫码枪，用于扫码支付；第四部分是独立按键，用于切换模式，设置充电时间和充电电量，设置温度和电压阈值，并显示需要的金额等；第五部分是供电电路，给整个系统供电；第五部分是电池，用于充电。输出由四部分组成，第一部分是OLED显示屏，显示温度，电压以及电量，各模式界面等；第二部分是MOS管控制输出，开关充电；第三部分是蜂鸣器，测得温度过高或电压过高，蜂鸣器进行报警；最后一部分是WIFI模块，上传获取的充电状态、电压和电量至手机，通过后台监测数据，以及设置单价，设置温度和电压阈值等。

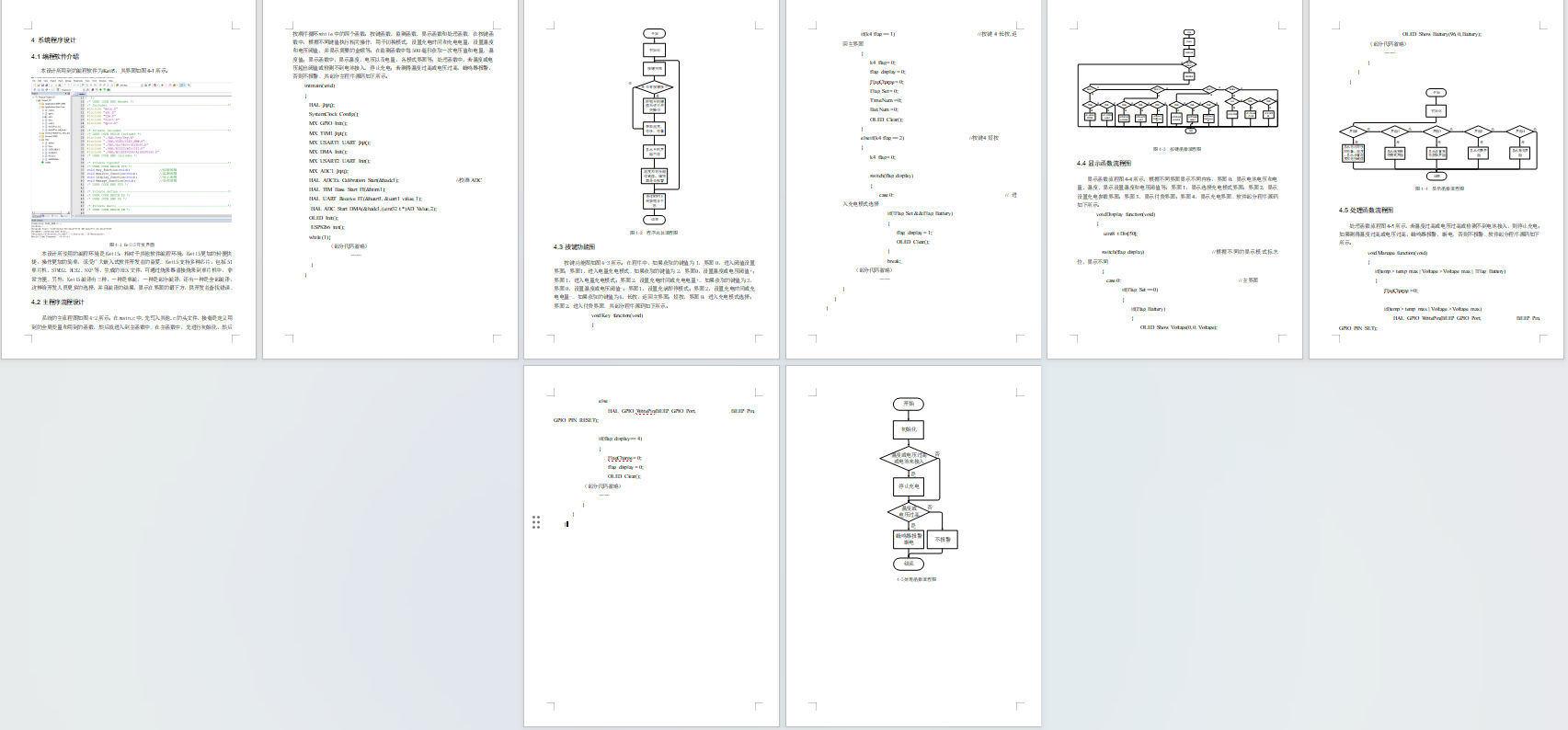

流程图展示

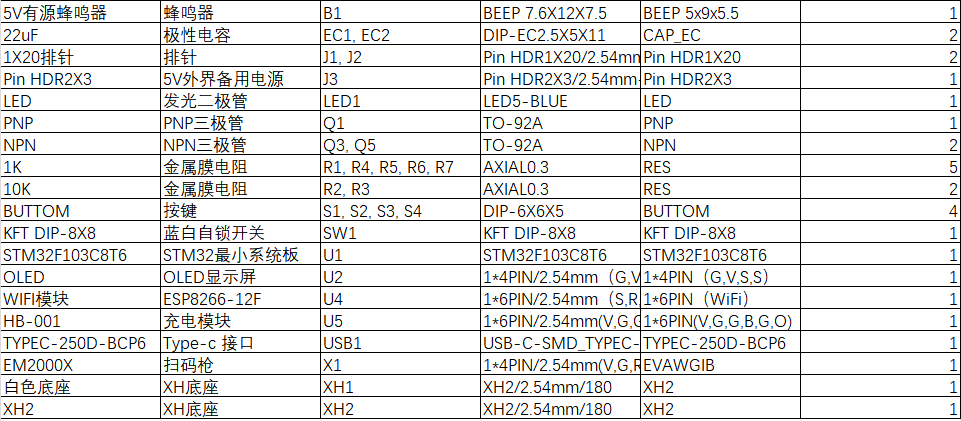

元器件明细表
