S2602801M基于STM32矿工工作安全监测

设计简介

本设计是基于STM32矿工工作安全监测，主要实现以下功能：

通过传感器可以监测人体体温、心率和血氧，当体温、心率或者血氧异常时，蜂鸣器报警提醒
通过传感器可以检测环境湿度、空气质量和一氧化碳，当超过阈值时，打开风扇并且蜂鸣器报警
通过RFID模块识别IC卡，实现对工人的定位
通过按键可以设置阈值，注销和注册IC卡
通过OLED可以体温、心率、血氧、环境湿度、空气质量和一氧化碳
通过WiFi模块可以连接手机，实现远程监测

电源： 5V
传感器：湿度传感器，非接触温度传感器（红外测温模块），一氧化碳传感器，空气质量传感器，心率血氧传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：风扇（继电器），蜂鸣器
人机交互：独立按键，WiFi模块，RFID

标签：STM32、OLED12864、ESP8266、RC522、DHT11、MLX90614、MQ-7、MQ-135、MAX30102、SDR-05VDC-SL-C

题目扩展：基于物联网的矿工健康监测系统，基于单片机的矿井环境监测系统

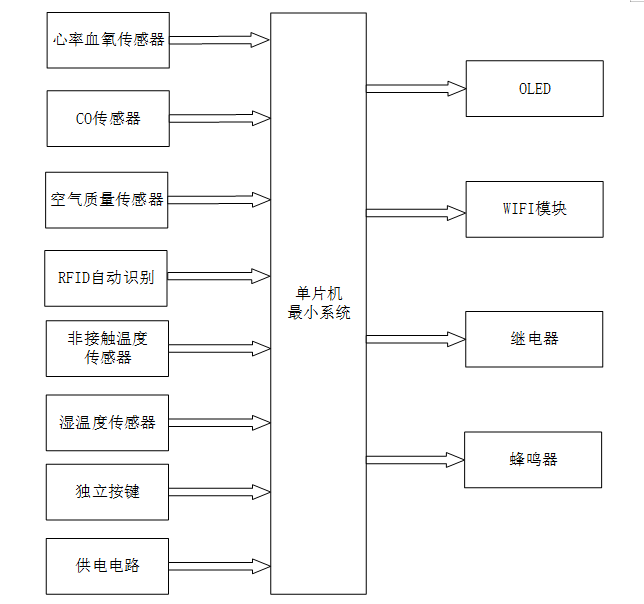

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于STM32矿工工作安全监测系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由八部分组成，第一部分是心率血氧传感器，用于监测矿下工人的心率血氧；第二部分是co传感器，用于矿下的一氧化碳浓度情况；第三部分是空气质量传感器，用于监测矿下的空气质量；第四部分是RFID自动识别，通过该模块可以设置一个RFID定位点，当识别到工人之后，可以进行显示工人到达位置；第五部分是非接触温度传感器，用于监测矿下工人的体温；第六部分是湿温度传感器，用于监测矿下的湿温度；第七部分是独立按键，用于切换界面、修改体温/心率/血氧/空气质量/CO/湿度阈值、注册卡界面；第八部分是供电电路，给整个系统供电。
输出由四部分组成，第一部分是OLED显示模块，用于显示矿工的心率血氧、体温和矿下的湿度、空气质量以及CO浓度等；第二部分是WIFI模块，可以给手机发送报警信息，并上传数据到手机端；第三部分是继电器，控制风扇开关；第四部分是蜂鸣器，当监测到的矿下工人的湿度、体温、空气质量、CO超过阈值或心率血氧不在阈值内且不为0时，蜂鸣器报警。

流程图展示

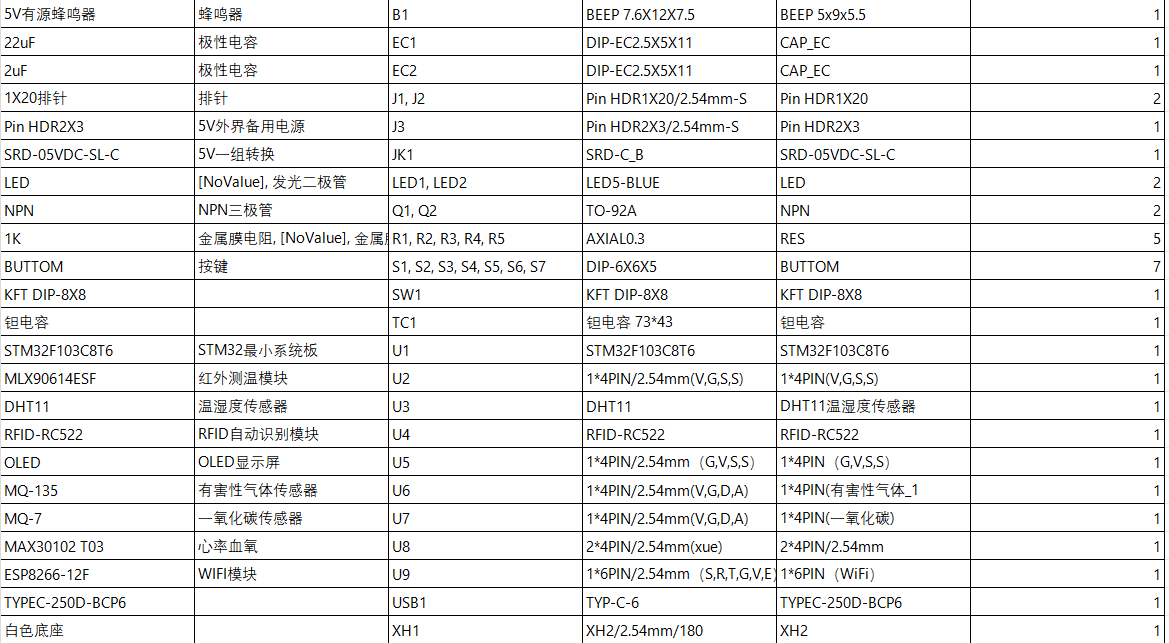

元器件明细表
