S2601001M基于NB-IoT的农业大棚环境监控系统设计与实现

设计简介

本设计是基于NB-IoT的农业大棚环境监控系统设计与实现，主要实现以下功能：

通过温湿度传感器检测环境温湿度，当湿度过低或者温度过高时，自动打开加湿器
通过光照传感器检测光照强度，光照过低时，自动打开灯光
通过土壤湿度传感器检测土壤湿度，当土壤湿度低于阈值时，自动打开水泵
通过二氧化碳传感器检测二氧化碳，当二氧化碳浓度过高时，自动打开风扇通风
通过按键可以设置光照、环境温湿度、土壤湿度和二氧化碳阈值
通过OLED显示屏可以显示光照、环境温湿度、土壤湿度和二氧化碳
通过NB模块连接云平台，可以实现远程监测数据和设置阈值

电源： 5V
传感器：温湿度传感器，光照传感器，土壤湿度传感器，二氧化碳传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），风扇（N-MOS），USB灯（N-MOS），加湿器（N-MOS），蜂鸣器
人机交互：独立按键，NB模块

标签：STM32、OLED12864、NB-IOTBC25、光敏电阻、DHT11、电容式土壤湿度传感器、RBY-CO2、N-MOS

题目扩展：基于物联网智能大棚系统、基于单片机的农田灌溉系统，基于STM32的智慧农业系统

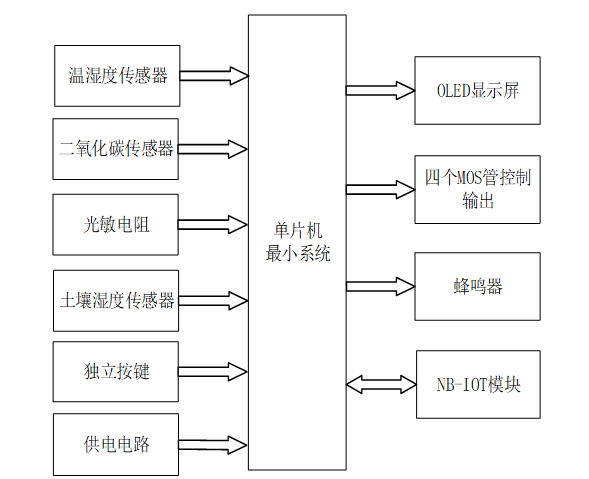

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于NB-IoT的农业大棚环境监控系统设计与实现 ，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温湿度传感器，检测环境温湿度；第二部分是二氧化碳传感器，检测二氧化碳浓度；第三部分是光敏电阻，检测光照强度；第四部分是是土壤湿度传感器，用于检测当前土壤湿度值；第五部分是独立按键，用于切换界面和模式、开关浇水、设置阈值界面；第六部分是供电电路，给整个系统供电。输出由四部分组成，第一部分是OLED显示屏，显示土壤湿度、温湿度、光照强度、二氧化碳浓度、设置阈值等界面。第二部分是四个MOS管控制输出，控制灯、水泵、风扇、加湿；第三部分是蜂鸣器，数据异常蜂鸣器报警提醒；最后一部分是NB-IOT模块，数据上传云平台将检测到的数据通过该模块发送给移动端，也可通过该模块在移动端设置。

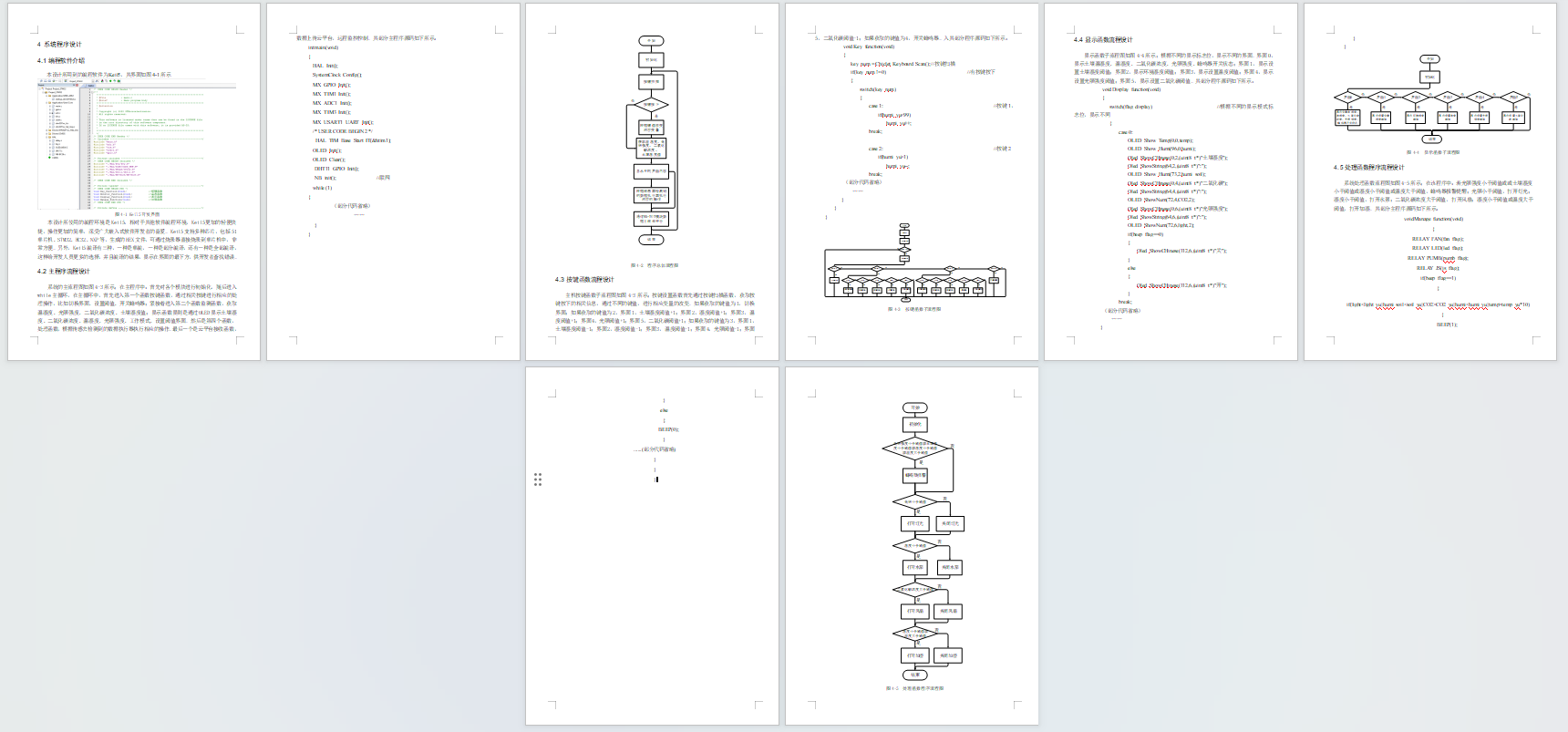

流程图展示

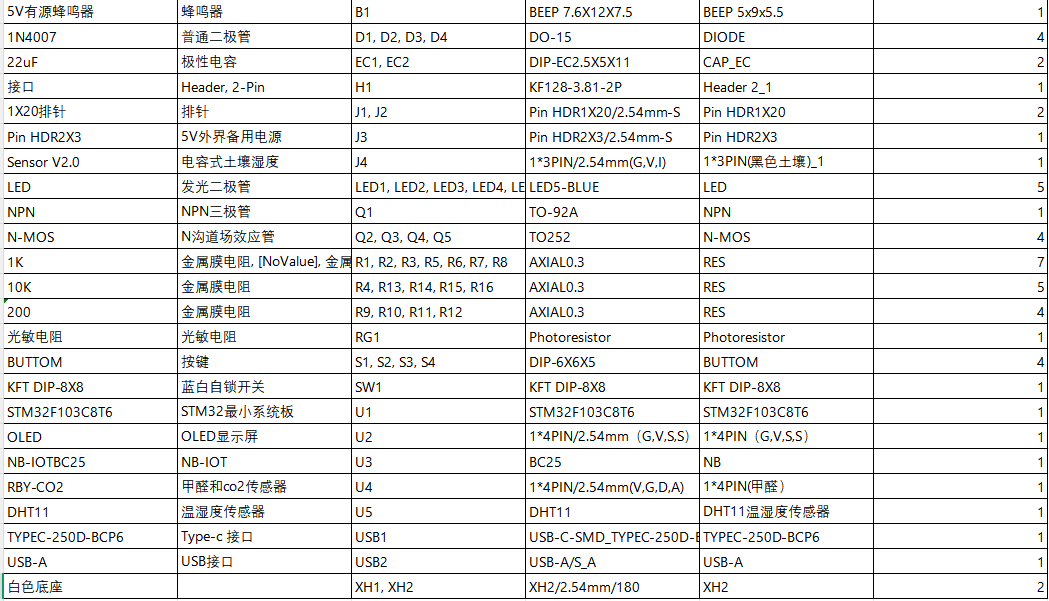

元器件明细表
