S2601101M基于语音控制的智能家居健康环境监测系统设计

设计简介

本设计是基于语音控制的智能家居健康环境监测系统设计，主要实现以下功能：

通过温湿度传感器检测环境温湿度，当湿度低于阈值自动打开加湿器，当温度高于阈值自动打开风扇
通过烟雾传感器检测烟雾浓度，当烟雾超过阈值，自动打开风扇并报警
通过光照传感器检测光照强度，当光照低于阈值，自动打开窗帘
通过OLED可以显示温湿度、烟雾和光照强度
手动模式可以通过按键或者语音控制LED灯、风扇、窗帘、加湿器的开关
可以通过按键调节阈值的大小
可以通过WiFi模块连接云平台，可以实现远程查看数据和控制

电源： 5V
传感器：温湿度传感器，光照传感器，烟雾传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：加湿器（N-MOS），风扇（N-MOS），步进电机），USB灯，蜂鸣器
人机交互：独立按键，WiFi模块），语音模块

标签：STM32、OLED12864、DHT11、光敏电阻、ESP8266、ULN2003、28BYJ-48-5V、N-MOS、SU-03T、MQ-2

题目扩展：基于物联网的智能家居控制系统、基于单片机的教室环境监测控制系统、基于STM32的智能卧室系统

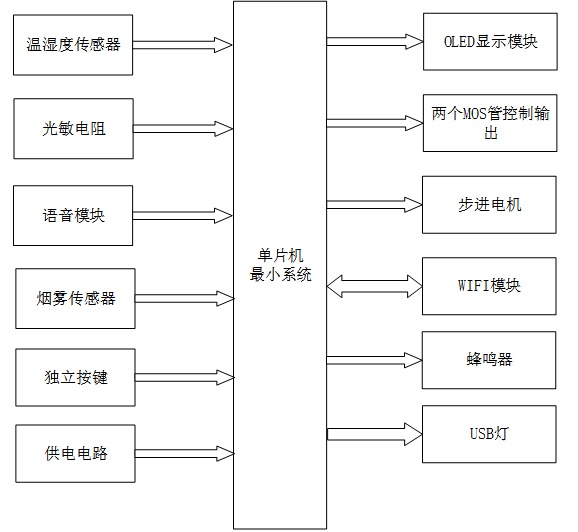

本设计以STM32单片机为核心控制器，加上其他的模块一起组成基于语音控制的智能家居健康环境监测系统设计，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由六部分组成，第一部分是温湿度传感器，检测当前温湿度；第二部分是光敏电阻，检测光照强度；第三部分是语音模块，获取语音指令控制设备；第四部分是烟雾传感器，检测烟雾浓度；第五部分独立按键，用于切换界面，设置阈值、开关设备等操作；第八部分是供电电路，给整个系统进行供电。输出由六部分组成，第一部分是OLED显示模块, 显示温湿度、烟雾浓度、光照强度、设置阈值界面等；第二部分是两个MOS管控制输出控制，控制风扇和加湿器；第三部分是步进电机、模拟窗帘的开关；第四部分是WIFI模块，通过WIFI将获取的数据上传至手机远程监控和控制；第五部分是蜂鸣器，当检测到环境数据异常，蜂鸣器报警提醒。

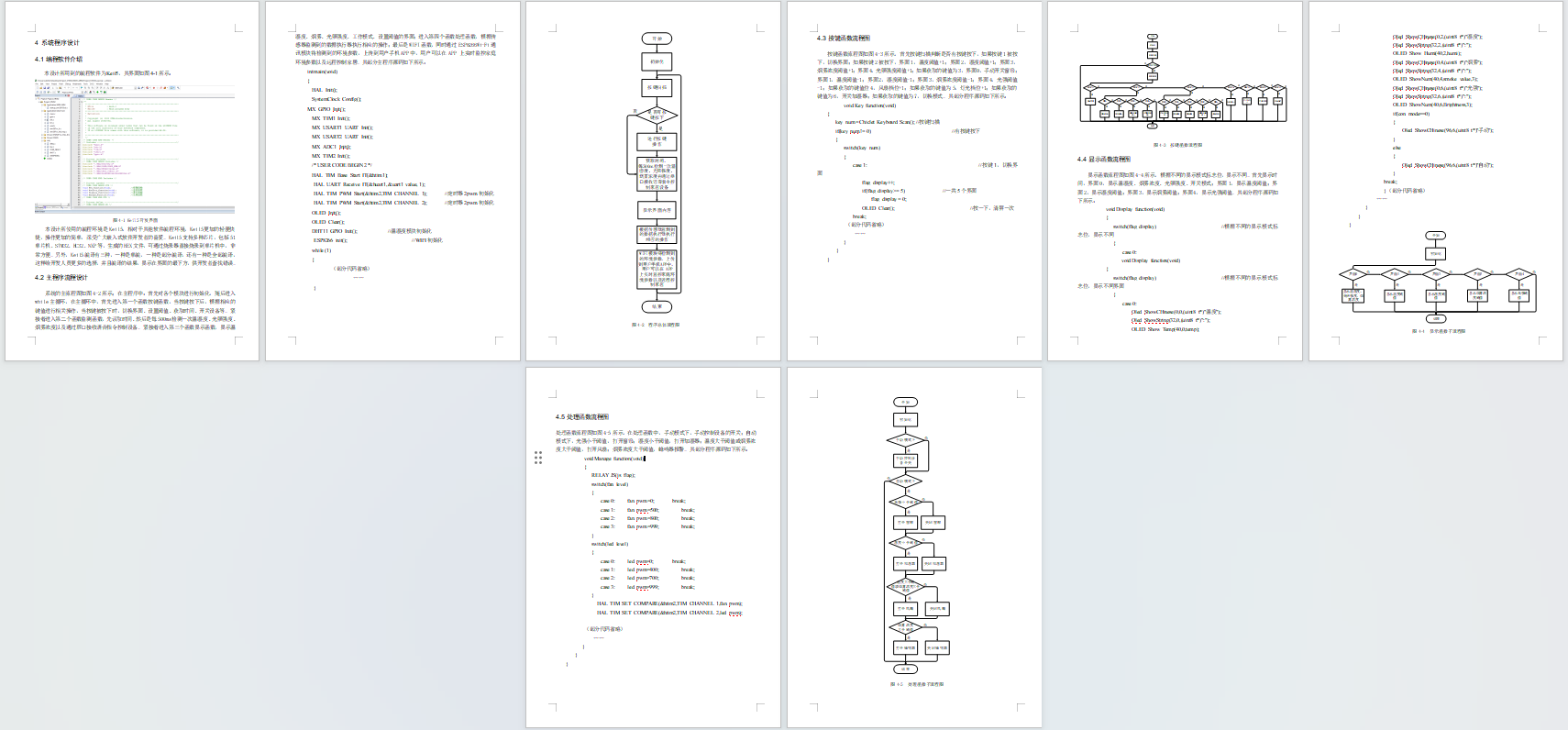

流程图展示

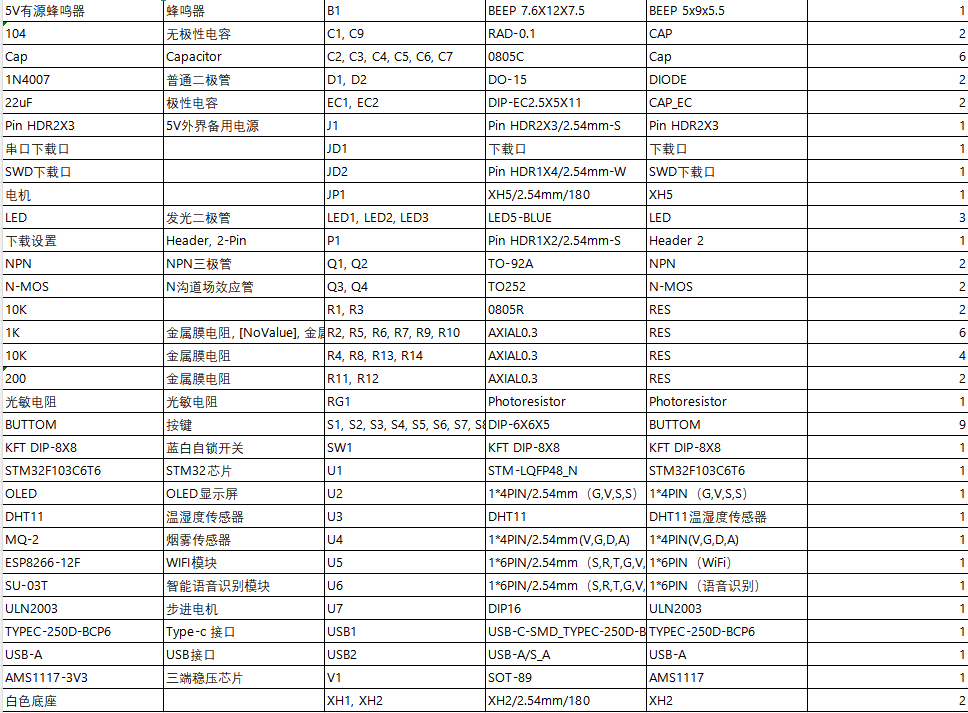

元器件明细表
