S2602401M基于STM32的农业种植环境监测系统

设计简介

本设计是基于STM32的农业种植环境监测系统，主要实现以下功能：

可以通过传感器检测环境温湿度，土壤湿度，光照强度，烟雾浓度和二氧化碳
当土壤湿度低于阈值时，自动打开水泵进行浇水
当二氧化碳或者烟雾浓度超过阈值时，自动开启风扇通风
当任意参数异常，蜂鸣器报警提醒，可以通过按键开启或者关闭蜂鸣器
通过按键可以切换显示和设置阈值
通过OLED显示屏可以显示环境参数
通过WiFi模块可以连接手机，实现远程监测

电源： 5V
传感器：温湿度传感器，光照传感器，土壤湿度传感器，烟雾传感器，二氧化碳传感器
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：水泵（N-MOS），风扇（N-MOS），蜂鸣器
人机交互：独立按键，WiFi模块（ESP8266）

标签：STM32、OLED12864、DHT11、BH1750、YL-69、MQ-2、RBY-CO2、N-MOS、ESP8266、有源蜂鸣器

题目扩展：基于物联网的智能大棚系统，基于物联网的智慧农业系统，基于单片机的智能果园系统

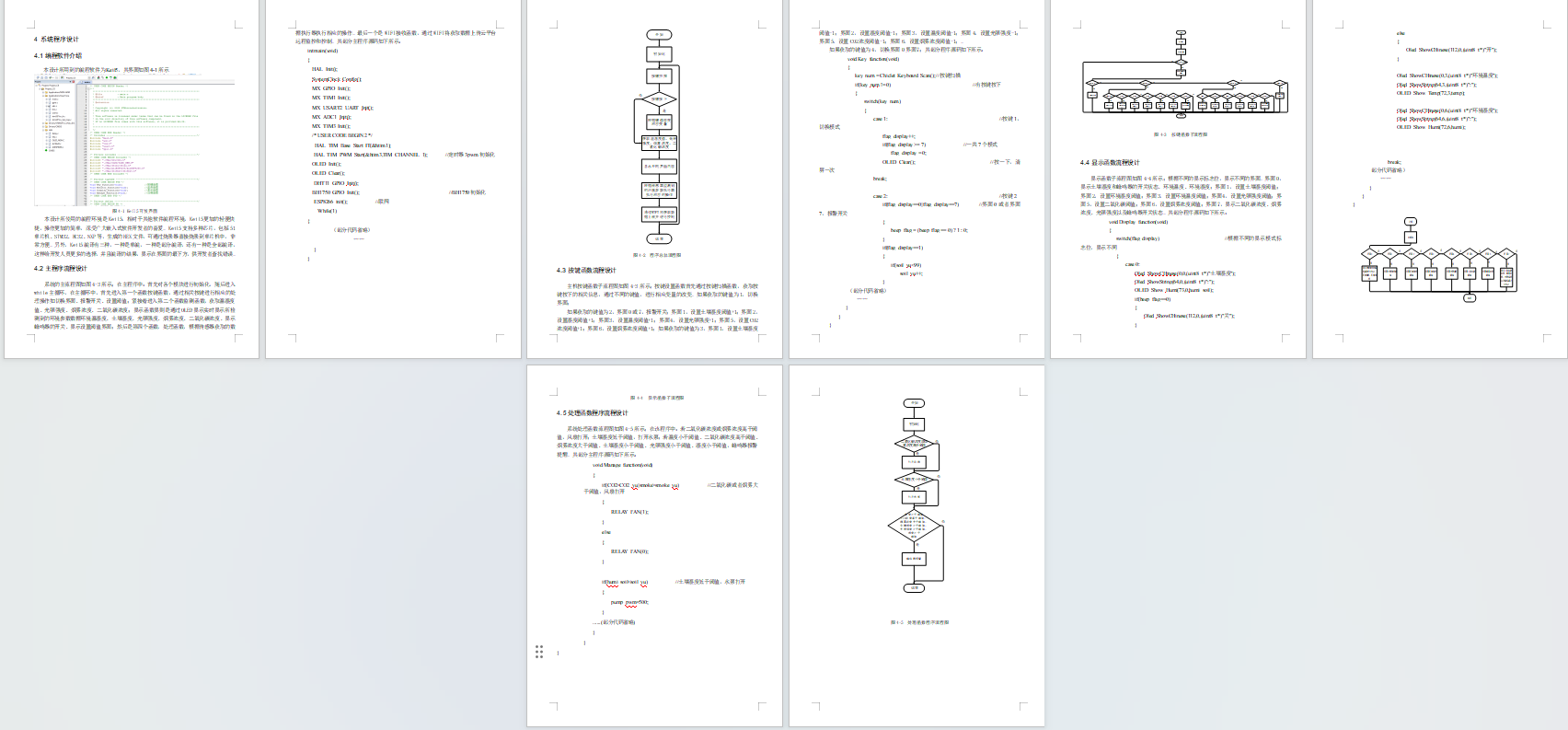

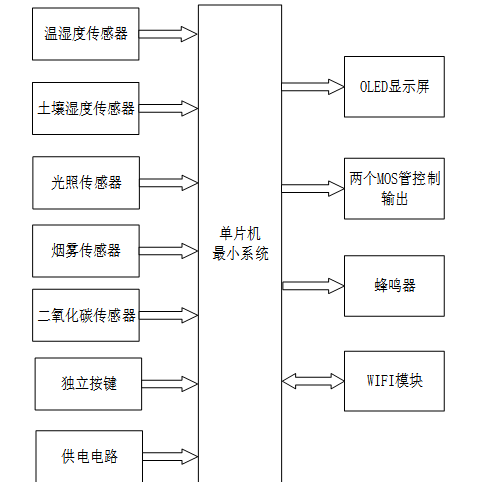

本设计以STM32单片机为核心控制器，加上其他的模块一起组成的基于STM32的农业种植环境监测系统的设计与实现，其中包含中控部分、输入部分和输出部分。中控部分采用了STM32单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由七部分组成，第一部分是温湿度传感器，监测环境温湿度；第二部分是土壤湿度传感器，监测土壤湿度；第三部分是光照传感器，监测光照强度；第四部分是烟雾传感器，监测烟雾浓度；第五部分是二氧化碳传感器，监测二氧化碳浓度；第六部分是独立按键，用于切换界面、设置阈值等操作；第七部分是供电电路，给整个系统供电。输出由五部分组成，第一部分是OLED实时显示所检测到的环境参数数据（环境温湿度、土壤湿度、光照强度、烟雾浓度、二氧化碳浓度）以及设置阈值界面等。第二部分是两个MOS管控制输出，分别控制水泵和风扇；第三部分是蜂鸣器，超过阈值蜂鸣器报警提醒；最后一部分是WIFI模块，数据上传云平台通过WIFI链接手机APP，APP可以实现显示屏幕上的显示内容的显示，报警提示和控制按键功能。
